指紋識別軟硬結合板之為什么LED燈會越用越暗呢？
剛買回來的LED燈，總是特別亮，但是過一段時間后很多燈會變得越來越暗，為什么你家的LED燈具會有這樣的一個過程呢？指紋識別軟硬結合板廠今天就帶你們一探究竟！
要了解為什么你家的LED燈會越來越暗
那么指紋識別軟板廠的你就得先了解一個專業名詞
LED光衰
LED光衰是指LED經過一段時間的點亮之后，其光強比初始光強會降低，且不能恢復，即降低的部分稱為LED的光衰。
.jpg)

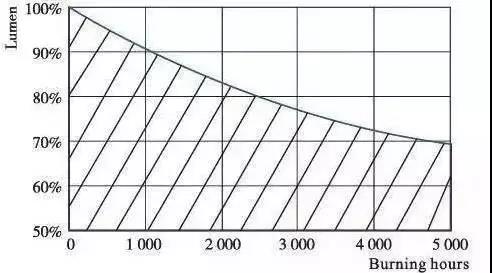

/光衰曲線圖/
LED燈雖較之白熾燈、熒光燈在光衰上有所改良，但是也不能完全克服光衰問題。LED燈產生光衰主要有兩大因素。
（1）LED產品本身品質問題
· 采用的LED芯片品質不好，亮度衰減較快。
· 生產工藝存在缺陷，LED芯片溫度過高，使芯片衰減加劇。
（2）LED燈具散熱性能
· 散熱性能越好，LED工作溫度越低，光衰越小，LED壽命就越長。
.jpg)

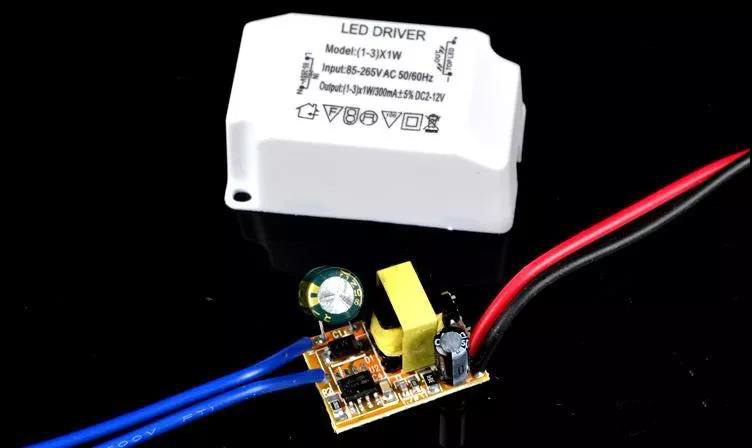

驅動器損壞
LED燈珠要求在直流低電壓（20V以下）工作，但我們平時的市電是交流高電壓（交流220V）。把市電變成燈珠需要的電，就需要一個裝置，叫做“LED恒流驅動電源”。
理論上來講，只要驅動器的參數與燈珠板相匹配，就可以持續供電、正常使用。驅動器內部比較復雜，任何一個裝置（比如電容、整流器等等）發生故障，都有可能引起輸出電壓的改變，進而引起燈具發暗。
驅動器損壞是LED燈具中最常見的一種故障，通常更換驅動器后，都可以解決。
.jpg)
LED燒毀
LED本身是由一個一個的燈珠組合而成，如果其中一個或一部分不亮了，則勢必會使得整個燈具發暗。燈珠一般是先串聯再并聯——所以某一個燈珠燒毀，就有可能導致一批燈珠都不亮了。
燒毀后的燈珠表面有明顯的黑點，找到它，用一根電線接在它的背面，將它短路；或者更換一個新燈珠，都可以解決問題。
LED偶爾燒毀一個，可能是碰巧了。如果頻繁燒毀，則要考慮驅動器問題——驅動器故障的另外一個表現，就是燒毀燈珠。
.jpg)
知道了光衰產生的原因，那要延長LED燈具的壽命就好辦了。雖然光衰是一定的，但光衰的大小我們是可以控制的。延長LED燈具的壽命，把光衰降到最小，應做到以下幾點：
挑選質量好的LED燈具
首先，我們應盡量挑選質量和散熱性能較好的LED燈具。在使用過程中也應盡量減少燈具的工作負荷，才能延緩光衰速度，延長燈具壽命。
正確安裝
正確安裝室內燈具是延長燈具使用壽命的前提

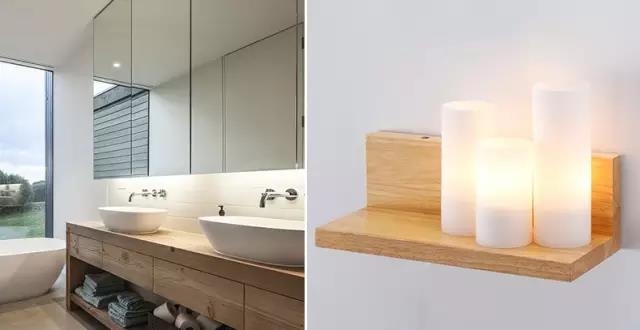

如果安裝不正確，燈具很容易壞掉，有時候甚至發生爆裂，短路起火，非常的危險。例如：衛生間的燈須裝防潮類的燈具，廚房的燈應特別注意防油煙和水汽。
避免頻繁開關燈
指紋FPC小編提醒大家，家庭中室內燈具在使用要注意，不要頻繁地開和關，因為燈具在頻繁啟動的瞬間，通過光源的電流都大于正常工作時的電流，使得燈絲溫度急劇升高加速升華，從而會大大減少其使用壽命。
定期檢查
定期的對室內燈具進行檢查，尤其是吊燈。一方面檢查線路是否有老化，另一方面要檢查吊燈的懸掛是否安全，吊燈都是懸掛在重要位置或人來人往較多的地方，其安全穩固性應是第一位的。
