手機無線充線路板的未來發展方向在哪?

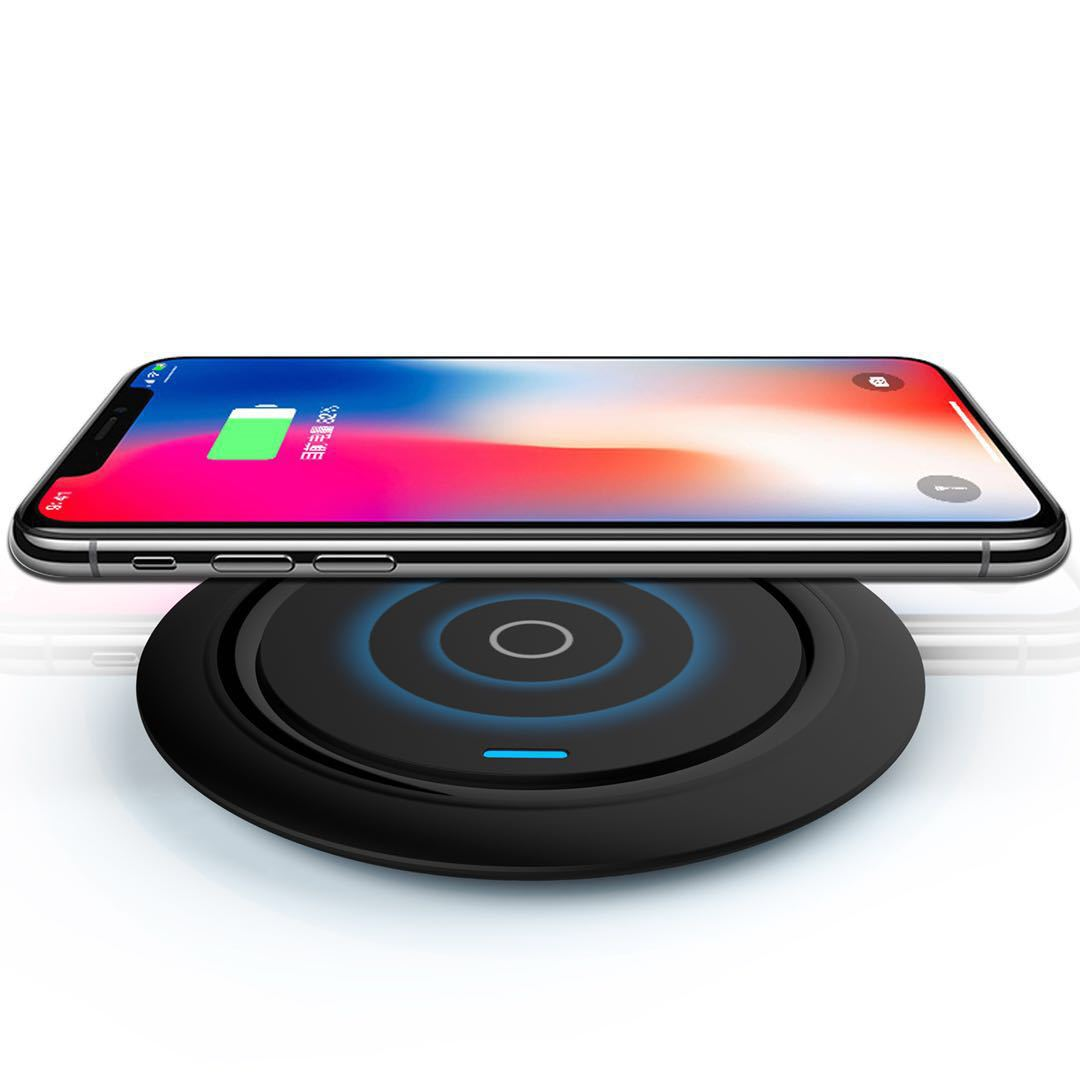

在智能手機普及的當下,無線充電技術因便捷性受到熱捧,而手機無線充線路板作為其中的核心組件,其未來發展方向備受關注。
?.png)

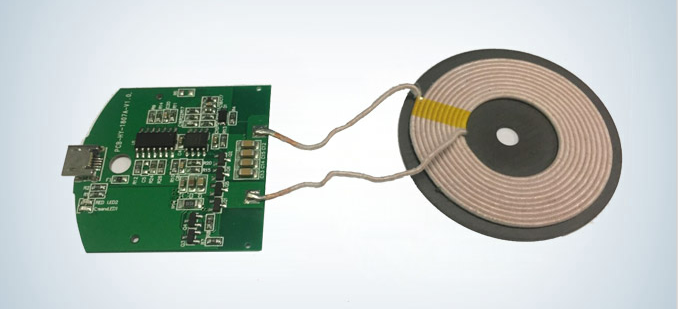

電路板從性能提升角度來看,更高功率與效率是重要走向。如今,用戶期望手機能更快充滿電,這就要求線路板支持更高功率。目前多數手機無線充電功率在 10W-15W,未來有望達 65W 甚至更高,大幅縮短充電時長。與此同時,提升能量傳輸效率也刻不容緩。通過優化線圈設計,采用更優質磁性材料,降低電阻與磁損,減少能量在傳輸過程中的浪費,提高充電效率。例如,利用新型軟磁復合材料制作線圈磁芯,可增強磁場強度,提升能量耦合效率。?
.png)
手機無線充PCB在設計方面,輕薄化與小型化趨勢明顯。手機內部空間寸土寸金,無線充線路板需更輕薄、小巧,以適配緊湊內部結構。像柔性線路板(FPC)因可彎折、卷曲,能靈活布局,正被廣泛應用。未來,線路板將在材料與工藝上持續創新,采用更薄基材,通過高精度蝕刻等先進工藝,讓線路更精細,在縮小尺寸的同時保障性能。?
隨著 5G、物聯網等技術發展,無線充線路板將具備更多功能,實現智能化。一方面,線路板能與 5G 通信模塊協同,為 5G 手機提供穩定供電,助力高速數據傳輸。另一方面,融入物聯網生態,與智能家居系統聯動。例如,當手機靠近支持無線充電的智能家居設備時,自動識別并充電,還能通過手機 APP 遠程控制充電狀態,實現個性化充電管理。此外,內置溫度、電壓、電流等多種傳感器,實時監測充電狀態,配合智能算法,自動調整充電參數,防止過充、過流、過熱,保障充電安全與電池壽命。?
.png)
手機無線充線路板的兼容性也是關鍵。當下,不同品牌手機無線充電標準不一,給用戶帶來不便。未來,線路板會朝著兼容多標準、多設備方向發展。既能適配不同品牌手機,也能為無線耳機、智能手表等可穿戴設備充電。通過采用通用接口與協議,結合自適應電路設計,自動識別接入設備,匹配最佳充電參數,讓用戶無需擔憂設備兼容性問題。
?
環??沙掷m(xù)同樣是未來發展重點。在材料選擇上,更多使用可回收、可降解材料,減少對環境的污染。制造過程中,優化工藝,降低能耗,減少化學藥劑使用,實現綠色生產。比如,采用水基蝕刻工藝替代傳統化學蝕刻,降低廢水排放,推動行業可持續發展。?
總之,手機無線充線路板未來將在性能、設計、功能、兼容性與環保等多方面持續創新,為無線充電技術發展注入強大動力,為用戶帶來更便捷、高效、智能的充電體驗 。?
