汽車?yán)走_(dá)線路板之車子有倒車?yán)走_(dá) 為什么沒有前置雷達呢?
車子有倒車?yán)走_(dá)為什么沒有前置雷達呢?汽車?yán)走_(dá)線路板廠告訴你,其實這是一個認知誤區。不是沒有,是現在前置雷達應用不太普遍,所以你會感覺汽車好像沒有前置雷達。其實是有的。

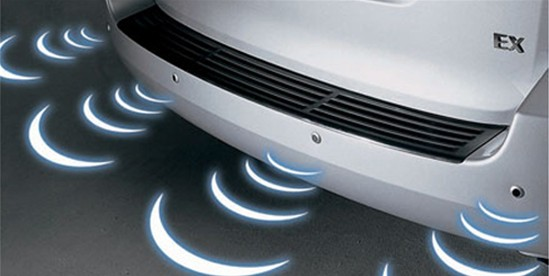

技術的發展是一個過程。在汽車剛出現的時候,連現在應用普遍的后倒車?yán)走_(dá)都沒的有。那時候人們倒車靠啥?靠的就是后視鏡唄,靠的是實打?qū)嵉慕?jīng)驗,汽車?yán)走_(dá)線路板廠還是很佩服當時人們的車技。后來車越來越普及,一些沒經驗的車技不好的人也想開開汽車,汽車就開始進化了,功能越來越全,由人感知車外環境到車自己感知,科技在一步步解放人類。人要更多便捷,汽車的設計就越來越人性化。汽車從外觀到舒適度以及整體性能都在不斷進化,人對車的要求在提高,車的功能隨之提高。倒車?yán)走_(dá)也就應運而生了。
.jpg)
倒車?yán)走_(dá)剛出現的時候并不是一下子就被人們接受了,只是后來商業推廣,每個車子上都有,用久了,人們也就習慣了?,F(xiàn)在前雷達應用不廣泛的原因,很大程度上是推出來不久,雖然開車會遇到一些問題,卻不知道用前雷達這樣的車產品去解決。
汽車?yán)走_(dá)線路板廠認為,前置雷達的普及說到底還是時間的問題。汽車越來越智能是趨勢,自動駕駛是不可扭轉的事實。過幾年就會發現前置雷達已經像后雷達一樣普遍了。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
