汽車軟硬結合板為什么要經過烘烤?
從事汽車軟硬結合板制板行業的小伙伴都知道,敷銅板在絕緣材料上帖一張銅箔,然后烤干的。仔細看的話就會看見在干燥的過程中會有收縮,各個方向的應力都會產生,這就是應力的來源,其次,PCB鉆孔前烘板的目的,其實主要除濕,PCB鉆孔前烘板是為了去除板內濕氣,減少內應力;壓合后面還有印阻焊,包括字符等都需要烘烤。出貨包裝前也有烘烤壓板的工序,也是為了除潮氣,經過烘烤的板在翹曲度方面有比較大的改善。
前面說的烘烤可以消除汽車軟硬結合板的內應力,也就是穩定了PCB的尺寸。其最顯著的優點就是烘烤后能使焊盤里的水分烘干,加強焊接效果,減少虛焊、修補率等。但是,烘烤會使PCB板顏色產生一變化,而影響外觀。

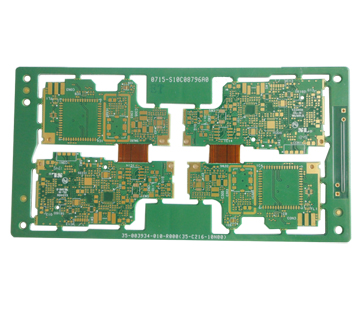

.jpg)
通常烘烤一般情況下100-120°C,烘烤2H左右,不要烘烤時間太長!如果暴露在空氣中在一天之內需要用完,否則易出現氧化現象,當然,這個也不是絕對的,還要看供應商的制作能力,有些OSP相對保存時間長一點。下面小編就汽車軟硬結合板的烘焙說明供大家參考一下:
1.PCB 于制造日期2個月內密封拆封超過5天者,請以120 ±5℃烘烤1小時;
2.PCB如超過制造日期2個月,上線前請以120 ±5℃烘烤1小時;
3.PCB如超過制造日期2至6個月,上線前請以120 ±5℃烘烤2小時;
4.PCB如超過制造日期6個月至1年,上線前請以120 ±5℃烘烤4小時;
5.烘烤過之PCB須于5天內使用完畢(投入到IR REFLOW),位使用完畢則需再烘烤1小時才可上線使用;
6.PCB如超過制造日期1年,上線前請以120 ±5℃烘烤4小時,再送PCB廠重新噴錫才可上線使用。
