汽車攝像頭線路板之汽車360度全景影像實用嗎?
據汽車攝像頭線路板小編了解,全車影像最先出現在一些尺寸大的車型上,因?yàn)槊^(qū)大,倒車的時候看不清楚周圍的情況。有了全車影像就直觀了很多。隨著科技的發展,電子元件價格下降后,360度全車影像已經變得越來越成熟,在各種級別的車型上也開始普及了。今天小編就來講講360度全車影像是什么,實不實用。
一、全景影像是什么

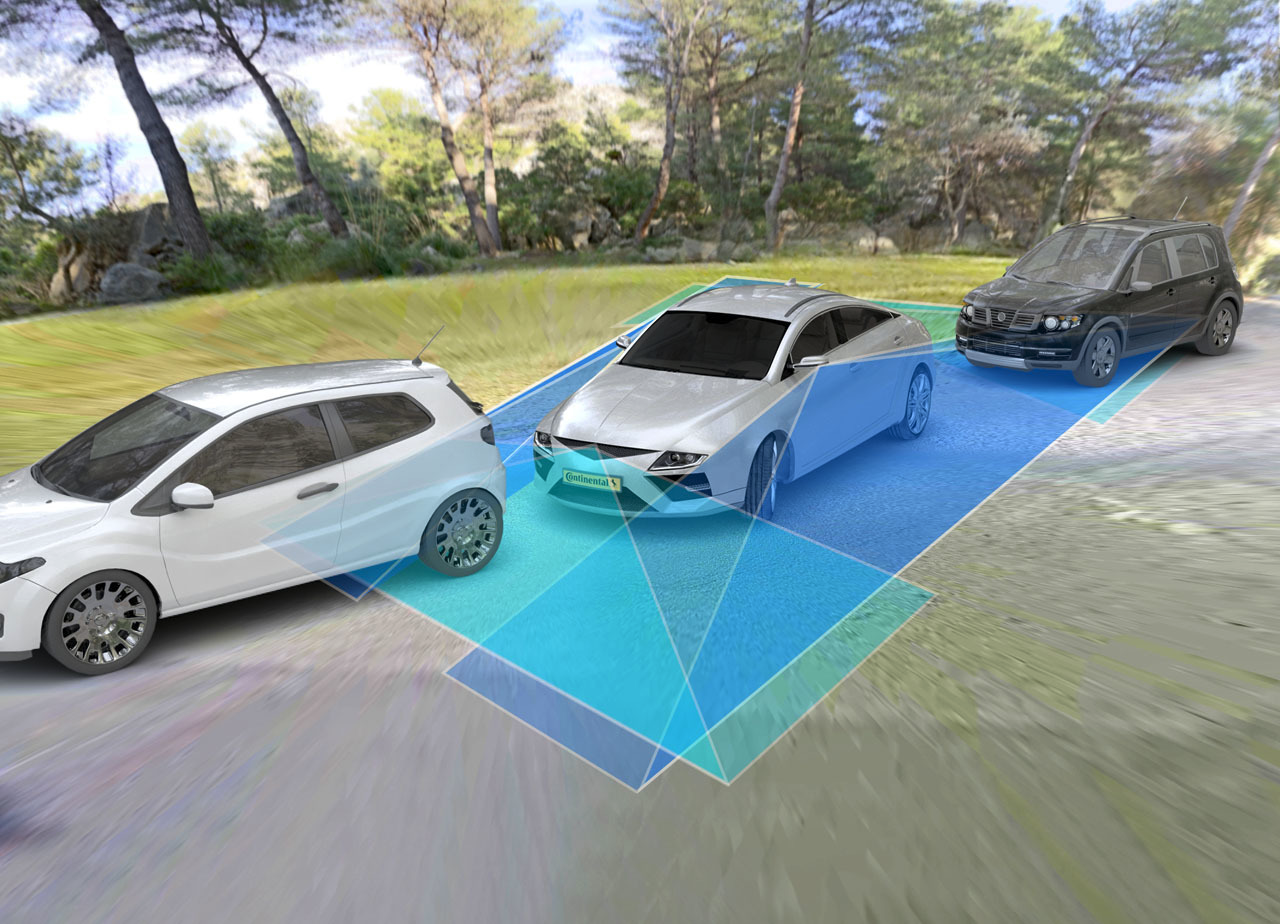

全景攝像頭是一項汽車安全配置。四周的攝像頭同時采集車輛四周的影像,將圖像傳送至圖像處理單元,經過一系列圖像處理后,最終形成一幅車輛四周的全景俯視圖顯示在屏幕上,直觀地呈現出車輛所處的位置和周邊情況。
二、360度全車影像的組成
一般來說全景影像共有前后左右4個攝像頭,分別在車頭,車位,以及兩邊反光鏡下各一個。分別用來采集車頭,車側盲區,車尾情況的圖像。
圖像需要傳送到處理芯片以及圖像處理單元進行處理,因?yàn)檫@些攝像頭為了保證視野夠大,都使用魚眼廣角攝像頭,拍攝下來的圖像都是有些扭曲的,需要進行幾何修正。然后通過軟件處理圖象中的相同點,將特定角度影像的重疊區域準確融合在一體,呈現360度俯視全景。

三、全景影像的優點
據汽車攝像頭線路板小編了解,一般的汽車都有A/B/C柱盲區,車頭/車尾盲區、后視鏡盲區,這些盲區會導致你看不到障礙物,導致刮蹭的發生。360度全景影像就消除了盲區看不見的可能,保證行車以及倒車時的安全。
有些全景攝像頭還有記錄保存的功能,可以將停車時以及行駛時周圍的錄像保存下來。這樣停車被刮蹭或者開車時被碰瓷時可以拿到有利證據。
四、全景影像一般配在什么車型上
據汽車攝像頭線路板小編了解,一般都配備在SUV這樣比較大且高的車型上,這是由SUV本身的特性所決定的。SUV底盤高,有更高的坐姿,車內的視線好,有更廣的視野。但是,SUV的車身尺寸大,車頭接近角和車尾離去角也都比轎車大,因此它在車身盲區方面要比轎車大一些,像車輛正前方、正后方、AB柱側方、不在后視鏡范圍內區域等,均為視覺盲區。
全景影像技術很實用,科技感也很強,但性價比并不高。其實雷達完全可以代替影像,但是雷達給人的感覺就是沒有安全感,用習慣影像的車主還是容易擔心。同時兩側的盲區還是沒辦法監測?,F(xiàn)在攝像頭以及電子處理原件也沒有以前那么貴了,倒車影像配套價格越來越低,著實是一個非常有性價比的配置。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
