PCB的一生
人的出生:一個男的一個女的看了別人家可愛的寶寶,商量了一下,恩!我們也來造個人吧,嘿嘿嘿~?;谝粋€(gè)寶寶的概念,在基因的指導下,搭建了器官和器官之間的連接。然后慢慢完善,最后,一個寶寶誕生。

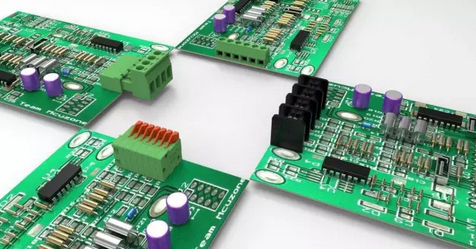

板子的出生:一個工程師,基于對市場的理解,提出一個產品的概念,經過需求評審,恩!我們也來造個板吧,噠噠噠~?;谝粋€(gè)產品的概念,在原理框圖、原理圖、PCB等一層層具體化的過程中,建立了器件和器件之間的連接。然后慢慢完善,最后,一個板子誕生。

人的成長:在出宮的時候,器官都內置了驅動,自己就會工作了,但是手腳、腦子等主要組成部分還待開發,于是開始學講話、學走路、思考、提高認知。慢慢成長,上崗了。

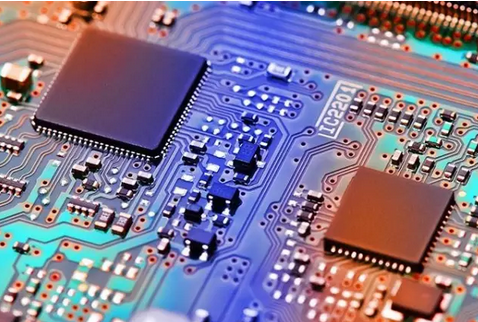

板子的成長:在出廠的時候,部分芯片已經內置了驅動,一上電就會跑,但是還有些芯片,比如網口PHY、USBHUB、MIC、AUDIO等芯片需要依靠CPU去驅動,于是開始一個一個外設慢慢調通,會發聲了、會傳數據了、可以掛在硬盤了、5Gbps通信成功.....。慢慢功能豐富起來,上崗了。

人的維修:生病了,去醫院,檢查、拿藥、手術、治療、康復/掛了。

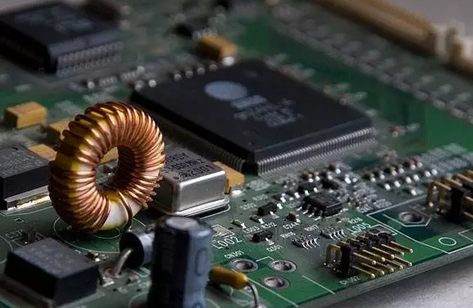

子維修:壞了,返修,檢查,改軟件、拆換、調試、好了/掛了。

人的死亡:等到再也修不好,或者修不起了,就準備掛了,器官拆下來,也許能給另一個人用呢,實在不行,拜拜,入土為安。
板子死亡:等到再也修不好,或者修的成本太高了,或者被淘汰了,那么器件拆下來,也許能給其他板子用呢。實在不行,拜拜吧~
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
