指紋識別軟硬結合板可用于新網頁標準登錄網站

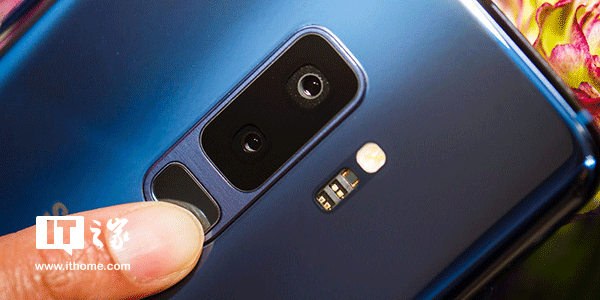

科技公司多年來一直在試圖消除網絡密碼，現在看起來他們已經達到了一個關鍵的里程碑。FIDO聯盟和W3C推出了一個Web認證標準，可以更輕松地為每個站點提供真正獨特的加密憑證，用戶可以通過無密碼的FIDO身份驗證訪問PC瀏覽器中的任何在線服務，可以使用如指紋識別軟硬結合板指紋識別器、相機和USB密鑰來代替密碼。
該API被稱為WebAuthn，它允許現有的安全設備（如指紋識別器，照相機和USB密鑰）用于網站身份驗證。據Engadget報道，F(xiàn)irefox今天開始支持WebAuthn，Chrome和Edge也將在未來幾個月內提供支持。
從技術上講，新標準目前的狀態仍然是“推薦”，但瀏覽器的支持是通向正式批準的重要一步。
目前還不清楚的是，Android設備制造商是否必須明確允許訪問指紋讀取器以供瀏覽器以這種方式使用它。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
