常見的電路板調試技能,一看就會

文章來源:作者:梁波靜 查看手機網址
掃一掃!
掃一掃!
人氣:4688發布日期:2020-08-19 11:31【

  無論是讓別人做的板子,還是自己設計制作的電路板,拿到手的第一件事就是檢查板子的完整性,如鍍錫、裂痕、短路、開路及鉆孔等問題,如果板子的作用比較嚴謹,那么可以順帶檢查下電源與地線間的電阻值。

  一般情況下,自己動手做的板子在鍍錫完成后就會將元器件裝上,而讓人做得話,只是一個帶孔的鍍錫PCB板空殼,需要拿到手的時候自己安裝元器件。

  有人對于自己設計的PCB板有較大的信息,所以喜歡一次性先把元器件上全了再測試,其實,建議最好還是一點一點來。

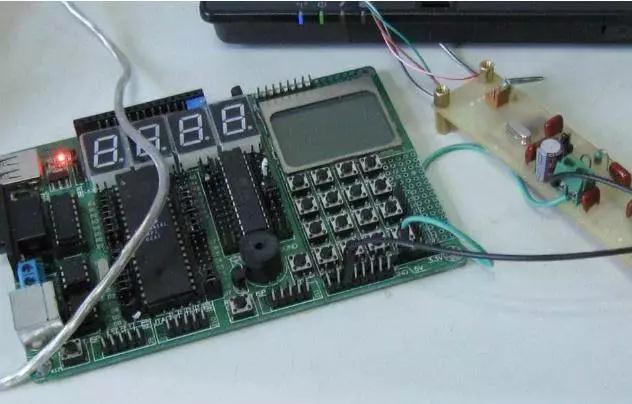

調試中的PCB電路板

  新PCB板調試可以先從電源部位開始。最安全的方法就是,上一個保險絲然后連接電源(為了以防萬一,最好使用穩壓電源)。

  使用穩壓電源設置好過流保護電流,再把穩壓電源電壓往上慢慢調升,此過程需要監測板子的輸入電流、輸入電壓跟輸出電壓。
當電壓往上調的過程中,并未出現過流保護且輸出電壓正常,那么,表示該板子的電源部分是沒有問題的,如果超出正常輸出電壓或過流保護,那么,就要排查故障原因。

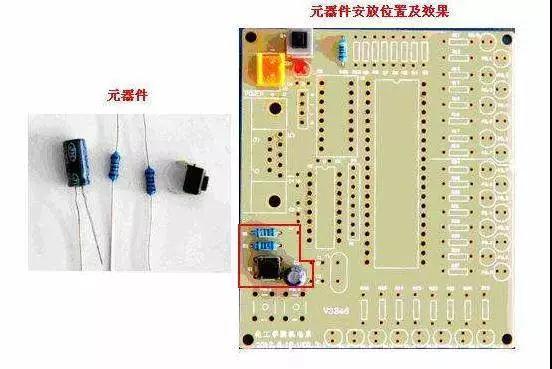

電路板元器件安裝

  在調試過程中逐漸將模塊安裝上去,每上一個或者幾個模塊時,都遵循上面的步驟進行測試,這樣有利于避免設計初一些較為隱秘的錯誤,或者安裝元器件錯誤,從而導致過流燒壞元器件。
  如在安裝過程中出現故障,一般用以下幾個方法排查:
  故障排查方法一:電壓測量法

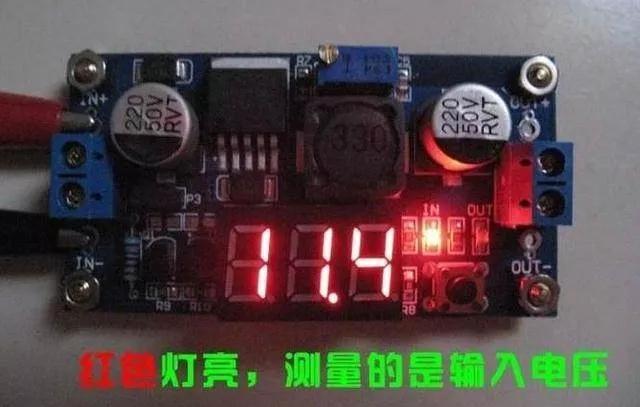

  測量電壓法當出現過流保護,不要急著拆卸元器件,先確認各個芯片的電源引腳電壓情況,看是否在正常范圍。之后再依次檢測參考電壓、工作電壓等。
  比如:硅三極管在導通時,BE結的電壓會在0.7V左右,CE結則一般在0.3V或更小值。
  當測試的時候發現BE結電壓高于0.7V(這里排除達林頓等特殊三極管),那么就有可能是BE結開路。依次方法,檢查各點電壓就能排除故障。
故障排查方法二:信號注入法

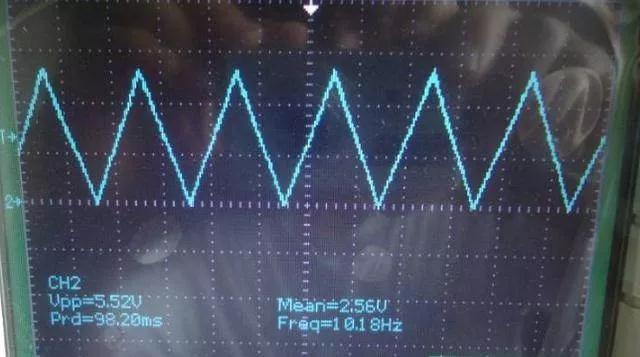

  信號注入法信號注入法要比測量電壓來得麻煩,在將信號源輸送到輸入端,我們需要依次測量往后各個點的波形,從波形中找到故障點。
當然,也可以用鑷子去檢測輸入端,做法就是用鑷子碰觸輸入端,然后觀察輸入端的反應,一般這種方法被用在音視頻放大電路情況下使用(注意:熱地板電路及高電壓電路千萬不要使用此方法,容易發生觸電事故)。

  該方法檢測到前一級正常,而后一級有反應,那么故障并不在后一級,而是在前一級上。
故障排查方法三:其他

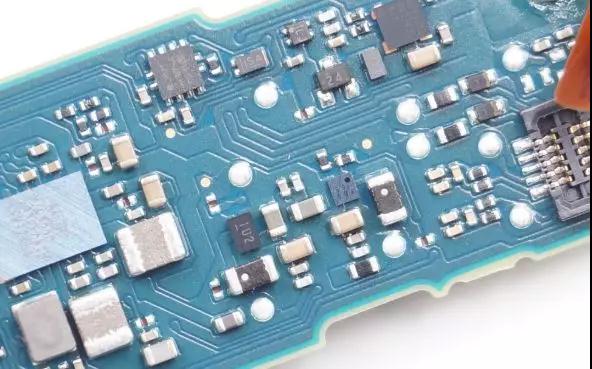

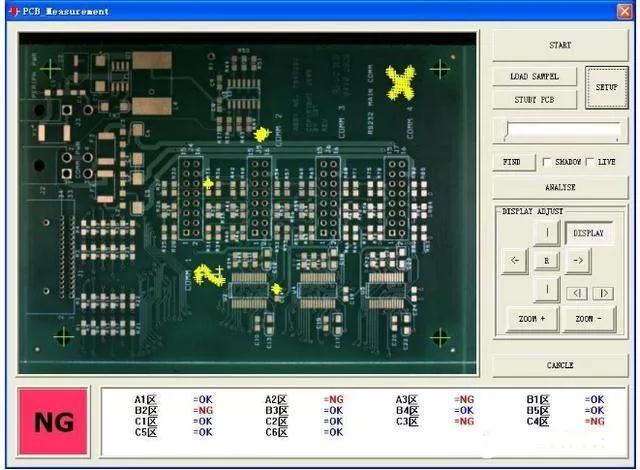

  PCB線路板外觀檢測機上述兩種屬于較為簡單且直接的方法,另外比如常說的看、聞、聽、摸等,則屬于需要些經驗的工程師才能夠檢測出問題。

  一般“看”,并不是看檢測儀器的狀態,而是看元器件的外觀是否完整;“聞”主要是聞元器件的味道是否異常,比如燒焦味、電解液等味道,一般元器件在損壞時都會發出難聞的燒焦味。

  而“聽”則主要是聽工作狀態下板子的聲音是否正常;關于“摸”,并不是去摸元器件是否松動,而是用手去感受元器件溫度是否正常,比如工作狀態下,該冷的元器件卻發熱,而該發熱的元器件卻異常冰冷。在摸的過程中切勿直接用手去捏,以防溫度過高將手燙傷。
