軟硬結合板在 5G 設備中的應用,有啥 “過人之處”?
在 5G 技術蓬勃發展的時代,5G 設備對電子元件的性能、尺寸和可靠性提出了前所未有的嚴苛要求。軟硬結合板作為融合了剛性電路板穩定性與柔性電路板可彎折性的創新產品,在 5G 設備應用中展現出諸多令人矚目的 “過人之處”。??
.jpg)
5G 信號以高頻段、高速率和大容量為顯著特點,這對信號傳輸?shù)姆€(wěn)定性與低損耗性有著極高需求。
軟硬結合板通過精心選用低介電常數、低損耗的基材,例如液晶聚合物(LCP)等先進材料,有效降低了信號在傳輸過程中的衰減和干擾。同時,其優化的線路布局與層疊結構設計,能精確控制阻抗,極大減少信號反射現象,確保 5G 信號在復雜的電路環境中也能高速、穩定地傳輸。以 5G 基站的信號收發模塊為例,軟硬結合板憑借出色的信號完整性保障能力,有力支撐了海量數據的快速準確傳遞,為 5G 網絡的高效運行奠定了堅實基礎。?
在 5G 設備朝著小型化、輕量化方向發展的進程中,空間利用效率成為關鍵考量因素。

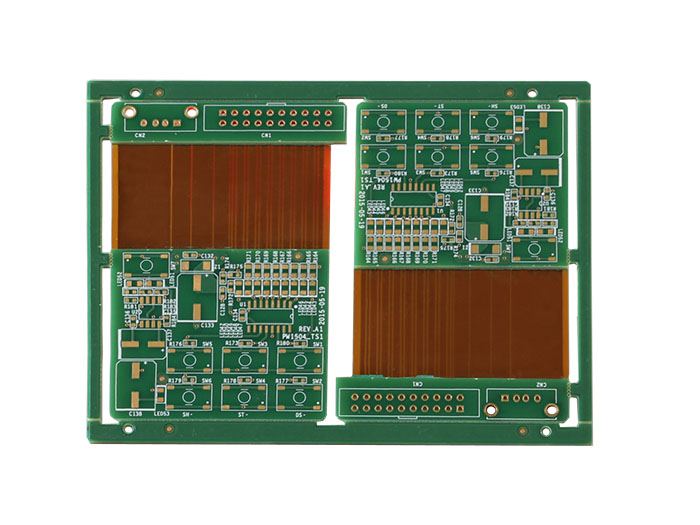

剛?cè)峤Y(jié)合板的剛?cè)崽匦允蛊湓谶@方面優勢盡顯。其柔性部分可根據設備內部的復雜空間結構進行彎折、卷曲,實現緊湊的三維布局,有效節省空間;剛性部分則為電子元件提供了穩固的安裝平臺,保障元件工作的穩定性。在 5G 智能手機中,軟硬結合板能夠?qū)⒅靼?、顯示屏、攝像頭等多個功能模塊巧妙連接,在實現設備輕薄化的同時,確保各模塊間信號傳輸?shù)母咝耘c可靠性,為用戶帶來更優質的使用體驗。?
.png)
5G 設備的廣泛應用意味著其可能面臨各種復雜的使用環境,從高溫高濕到強烈振動,這對設備的可靠性提出了嚴峻挑戰。
軟硬結合PCB在制造過程中采用了先進的壓合工藝與高質量的粘接材料,使得剛性與柔性部分緊密結合,具備卓越的抗沖擊、抗振動性能。此外,通過特殊的封裝與防護處理,軟硬結合板能夠有效抵御外界環境因素的侵蝕,如灰塵、水汽等,大大提升了在惡劣環境下的工作穩定性。在 5G 工業路由器等工業級設備中,軟硬結合板的高可靠性確保了設備在工業現場復雜環境下長期穩定運行,保障生產過程中的數據通信順暢。?
在 5G 通信技術持續演進的趨勢下,新的應用場景和功能不斷涌現,對電路板的可擴展性與兼容性提出了更高要求。
軟硬結合板憑借靈活的設計特點,能夠輕松適應不同的電路布局和功能需求變化。通過調整剛性與柔性區域的分布、層數以及線路設計,軟硬結合板可以方便地集成新的功能模塊,如未來可能應用于 5G 設備的新型傳感器、更高效的功率放大器等,為 5G 設備的功能升級和技術迭代提供了有力支持。?
.png)
PCB廠講軟硬結合板憑借在信號傳輸、空間利用、可靠性以及可擴展性等方面的顯著優勢,成為 5G 設備制造中不可或缺的關鍵部件。隨著 5G 技術的深入發展與應用拓展,軟硬結合板也將不斷創新升級,持續為 5G 設備的性能提升和功能優化貢獻力量 。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
