如何為汽車天線選線路板
以PCB形式設計的高頻天線可以有多種不同結構,從簡單的偶極子,到基于環形諧振腔和羅特曼透鏡的復雜的結構。其中一種比較受歡迎的汽車天線PCB就是微帶貼片天線,它可以在給定的頻率范圍內設計出簡單緊湊的天線構結(如圖1)。許多產品利用多個PCB貼片天線或諧振結構,來實現波束成形網絡(BFN)或相控陣天線,并通過電調方式來控制雷達或通信系統中PCB天線的振幅,相位和方向。
在毫米波頻率下,緊湊型的微帶PCB天線也越來越受到關注。例如用于汽車電子安全系統的77GHz高級駕駛輔助系統(ADAS),就以這種天線實現盲點檢測,自動制動系統和防碰撞等功能。由于這種系統的信號功率較低,ADAS接收機就必須依靠其高靈敏度,可靠地檢測從行人和其他車輛等目標反射的雷達回波。

電路層壓板的介電常數(Dk)是許多工程師在設計微帶貼片天線時首先要考慮的因素。電路板材料的Dk值對電路尺寸的影響,在表1中的四個例子中有詳細的描述,結果顯示對給定頻率的微帶貼片天線,貼片尺寸隨著Dk值的增加而縮小。
該表是通過MWI-2017軟件計算完成, 表中微帶貼片天線的尺寸,如長度(L)和寬度(W),可以利用以下的簡單方程計算得到:
W=(c/2fr)[2/(Dkeff +1)]0.5
L=λ/[2(Dkeff)0.5] - 2ΔL
其中:
Dkeff=微帶電路的有效介電常數;
λ=基于微帶電路的波長;
fr=貼片輻射元件的諧振頻率;
c=自由空間中的光速;
ΔL=由于邊緣場引起的貼片延伸長度。
微帶貼片天線單元在發射時將電磁能量輻射到自由空間,在接收時將電磁能量傳輸?shù)竭B接的電路上(例如,接收器)。但貼片PCB天線的一個重要組成單元,饋線構成了另一個重要部分。饋線在微帶電路和輻射貼片之間,起到傳輸和接收電磁能量的橋梁作用。理想情況下,貼片應呈現高輻射,而饋線應呈現低輻射,從而實現能量從電路到貼片的有效傳遞。
四種用于微帶貼片單位不同的饋線:(a)松耦合饋電、(b)底層饋電、(c)緊耦合饋電、(d)四分之一波長阻抗變換器饋電
對天線來講,較厚的電路板材料更容易向外輻射能量。一般來說,設計諸如微帶貼片之類的天線輻射單元,應該選擇相對較厚并且具有較低Dk值(例如2.2至3.5)的電路板材料。盡管更高Dk值的材料輻射效率較低,使用較高Dk值的電路板材料來設計PCB天線更具挑戰性。但當需要設計更小的貼片天線時,仍可通過優化設計而使用更高Dk值的電路板材料。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

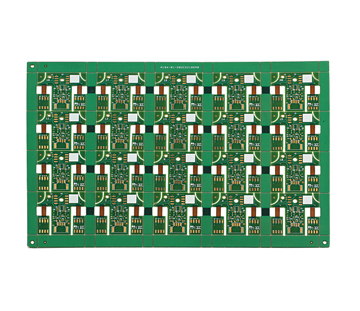

通訊手機HDI
-

-
