PCB廠設計這幾個細節，你一定要知道

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3354發布日期：2021-06-15 10:18【大中小】

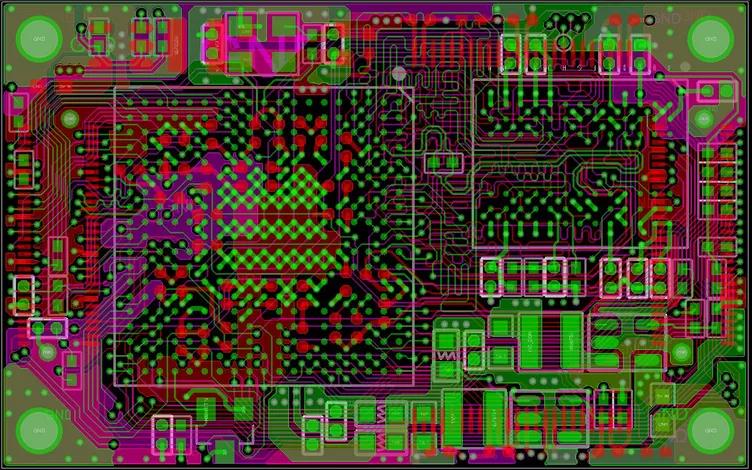

PCB廠的Layout是一個比較細致的工作，其中不僅有規則的約束，還有很多大大小小的注意事項需要工程師去考慮。今兒整理了一些在Layou中需要注意的細節問題，來對照下你是否都知道吧！

特殊元器件的布局

·發熱元件應放置在利于散熱的位置，例如PCB的邊緣，并遠離微處理器芯片;

·特殊的高頻元件應緊挨著放置，以縮短他們之間的連線;

·敏感元件應遠離時鐘發生器、振蕩器等噪聲源;

·電位器、可調電感器、可變電容器、按鍵開關等可調元件的布局應符合整機的結構需求，方便調節;

·質量較重的元件應采用支架固定;

·EMI濾波器應靠近EMI源放置。

晶振的擺放

·晶振由石英晶體構成，容易受外力撞擊或跌落的影響，所以在布局時，最好不要放在PCB邊緣，盡量靠近芯片擺放。

·晶振的擺放需要遠離熱源，因?yàn)楦邷匾矔?huì)影響晶振頻偏。

器件去藕規則

在印制版上增加必要的去藕電容，濾除電源上的干擾信號，使電源信號穩定。

推薦電源經過濾波電容后連到電源管腳上。

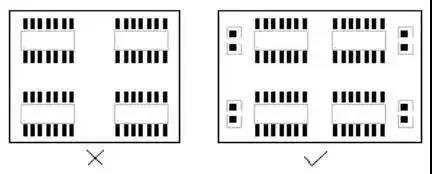

對于IC的去耦電容的擺放

每個IC的電源端口附近都需要擺放去耦電容，且位置盡可能靠近IC的電源口，當一個芯片有多個電源口的時候，每個口都要布置去耦電容。

電解電容遠離熱源

在設計時，PCB廠工程師首先要考慮電解電容的環境溫度是否符合要求，其次要使電容盡可能的遠離發熱區域，以防電解電容內部的液態電解質被烤干。

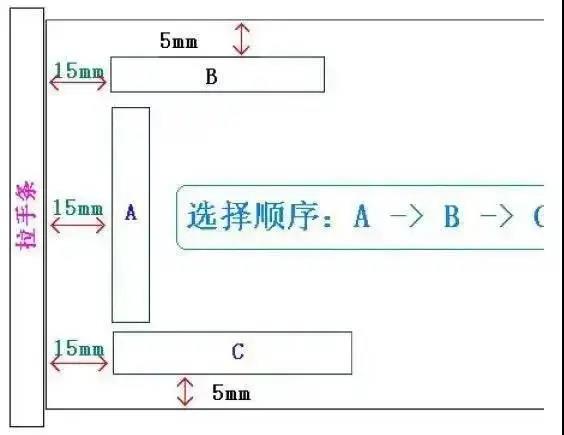

貼片之間的間距

貼片元器件之間的間距是工程師在layout時必須注意的一個問題，貼片之間的間距既不能太大（浪費電路版面），也不能太小，避免焊錫膏印刷粘連以及焊接修復困難。

間距大小可以參考如下規范：

·相同器件：≥ 0.3mm

·不同器件：≥0.13×h+0.3mm（h為周?chē)徟c器件最大高度差）

·手工焊接和貼片時，與器件之間的距離要求：≥ 1.5mm。

（僅供參考，可按照各自公司的PCB工藝設計規范）

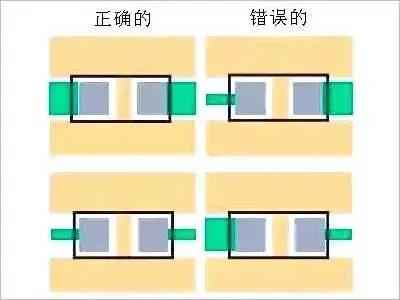

元器件引線寬度一致

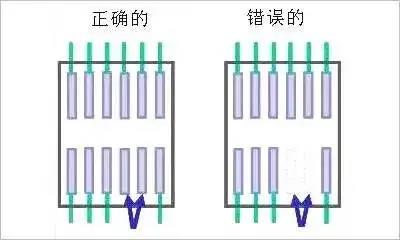

保留未使用引腳焊盤

比如上圖一個芯片其中兩個引腳不要使用的情況，但是芯片實物引腳是存在的，如果像上圖右邊的方式兩引腳就處于懸空狀態很容易引起干擾。

如果芯片引腳本身內部屬于未連接（NC），加上焊盤再把焊盤接地屏蔽能避免干擾。

使用過孔需謹慎

在幾乎所有PCB布局中，都必須使用過孔在不同層之間提供導電連接。PCB廠設計工程師需特別小心，因?yàn)檫^(guò)孔會產生電感和電容。在某些情況下，它們還會產生反射，因?yàn)樵谧呔€中制作過孔時，特性阻抗會發生變化。

同樣要記住的是，過孔會增加走線長度，需要進行匹配。如果是差分走線，應盡可能避免過孔。如果不能避免，則應在兩條走線中都使用過孔，以補償信號和返回路徑中的延遲。
