手機無線充線路板廠的你對于FPC補強工藝，你了解多少？

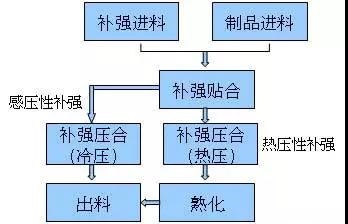

一、補強主流程
.jpg)
二、手機無線充線路板廠補強貼合
1.熱壓性補強: 在一定溫度下，補強膠片的熱硬化膠開始熔化使補強膠片粘在制品上，使補強定位。
2.感壓性補強: 無需加熱,補強就能粘在制品上。
三、補強壓合
1.熱壓性補強:利用高溫將補強膠片的熱硬化膠熔化,并利用適當壓力或抽真空使補強膠片緊密貼合在制品上。
2.感壓性補強:無需加熱,制品經過冷壓機壓合
四、熟化
針對熱壓性補強:壓合時壓力較小,時間短,補強的熱硬化膠沒有完全老化,需再經過高溫長時間的烘烤,使膠完全老化,增加補強與制品的附著性。
五、手機無線充線路板廠使用設備介紹
●冷藏柜:存放需冷藏之補強膠片
●預貼機(C/F貼合機):貼合熱壓性補強膠片
●手動貼合治具:貼合冷壓性補強膠片
●真空機:對熱壓性補強貼合完成品進行壓合
●80噸快壓機:對PI類較薄的熱壓性補強貼合完成品進行壓合
●冷壓機:對冷壓性補強進行壓合
●烘箱:烘烤熱壓性補強壓合完成品
六、使用治具介紹
●預貼治具:
●定位PIN:
七、補強膠片(Stiffener Film)
●補強膠片: 手機無線充線路板廠的補強FPC的機械強度, 方便表面實裝作業.常見的厚度有5mil與9mil.
●接著劑:是一種熱硬化膠或感壓性膠,厚度依客戶要求而決定.
●離形紙:避免接著劑在壓著前沾附異物.
●依材料卡上要求將需冷藏之補強膠片按要求存放
●冷藏溫度:1~9℃,冷藏條件下保質期3個月
●在室溫下存放不能超過8小時

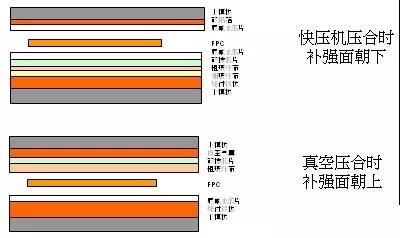

八、模板結構圖
.jpg)
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
