電路板廠高頻電路PCB設計技巧介紹

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3179發布日期：2021-11-24 09:05【大中小】

高頻電路板的設計是一個復雜的過程，許多因素可能直接關系到高頻電路的工作性能。高頻電路的設計和布線對整個設計非常重要。今天電路板廠向您推薦以下幾種高頻電路PCB設計技巧，一起來看看吧！

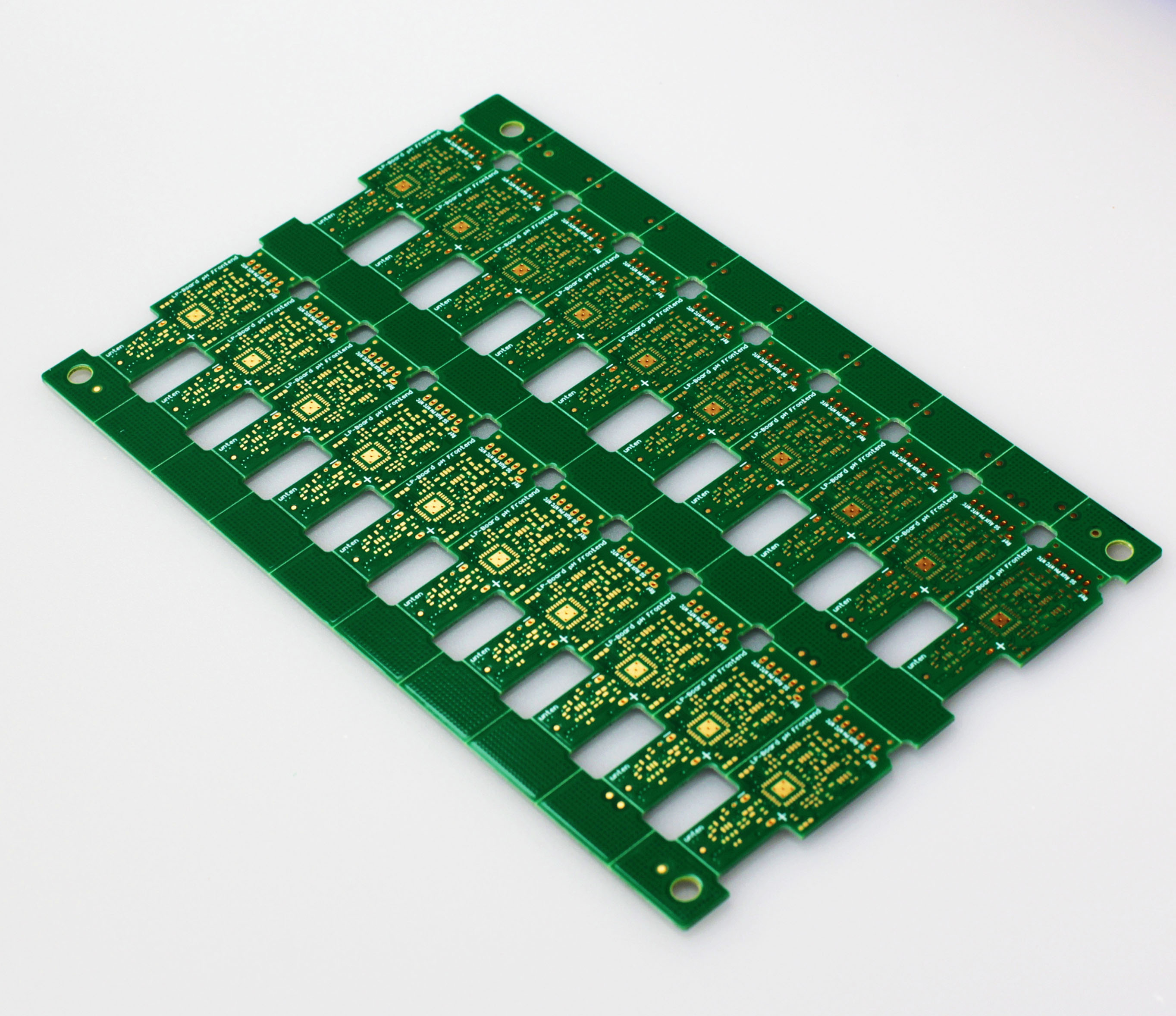

多層板布線

高頻電路通常具有高集成度和高布線密度。多層板的使用不僅是布線的必要，也是減少干擾的有效手段。在PCB布局階段，合理選擇一定層數的印制板尺寸，可以充分利用中間層設置屏蔽，更好地實現就近接地，有效降低寄生電感，縮短信號傳輸長度，大大降低信號交叉干擾。這些方法都有利于提高高頻電路的可靠性。數據表明，使用相同材料時，四層板的噪聲比雙面板低20dB。然而，也有一個問題。PCB的半層數量越多，制造過程越復雜，單位成本越高。這就要求電路板廠不僅要選擇合適的PCB層數，還要進行合理的元器件布局規劃，采用正確的布線規則來完成設計。

高速電子器件管腳間的引線彎折越少越好

高頻電路布線的引線最好是一條需要轉動的全直線。它可以通過45度折線或圓弧進行旋轉。此要求僅用于提高低頻電路中銅箔的固定強度，而在高頻電路中，滿足此要求可以減少高頻信號的外部發射和互耦。

高頻電路器件管腳間的引線越短越好

信號的輻射強度與信號線的布線長度成正比。高頻信號引線越長，越容易與其附近的元件耦合。因此，對于高頻信號線，如信號時鐘、晶體振蕩器、DDR數據、LVDS線、USB線和HDMI線，走線必須盡可能短。

高頻電路器件管腳間的引線層間交替越少越好

所謂“引線的層間交替越少越好”是指元件連接過程中所用的過孔（Via）越少越好。據側，一個過孔可帶來約0.5pF的分布電容，減少過孔數能顯著提高速度和減少數據出錯的可能性。

注意信號線近距離平行走線引入的“串?dāng)_”

高頻電路布線要注意信號線近距離平行走線所引入的“串?dāng)_”，串?dāng)_是指沒有直接連接的信號線之間的耦合現象。由于高頻信號沿著傳輸線是以電磁波的形式傳輸?shù)模盘?hào)線會起到天線的作用，電磁場的能量會在傳輸線的周圍發射，信號之間由于電磁場的相互耦合而產生的不期望的噪聲信號稱為串?dāng)_（Crosstalk）。PCB板層的參數、信號線的間距、驅動端和接收端的電氣特性以及信號線端接方式對串?dāng)_都有一定的影響。

以上暫時介紹了五種高頻電路PCB設計技巧，電路板廠希望可以為您提供一些參考！
