手機無線充線路板調試電路中必須了解的電路設計細節

文章來源:作者:何琴 查看手機網址
掃一掃!
掃一掃!
人氣:3231發布日期:2021-12-28 06:14【

    找到這些細節可以節省電路。很多人都是一樣的。在完成一個項目后,我們的許多工程師發現整個項目的大部分時間都花在了“調試、檢測和校正電路”階段。也正是在這一階段,許多項目無法實施,在那里停滯不前。如果你想快速完成項目,擺脫實驗調試的無聊。如果您不知道問題出在哪里,深聯電路手機無線充線路板廠建議您可以快速了解以下電路設計細節!

(1)積分反饋電路通常需要串聯一個小電阻(約560Ω),每個積分電容大于10PF。

(2)為了獲得穩定性好的反饋電路,通常需要在反饋回路外使用小電阻或扼流圈為電容性負載提供緩沖。

(3)為了獲得穩定的線性電路,必須通過無源濾波器或其他抑制方法(如光電隔離)保護所有連接。

(4)輸入和輸出濾波器應放置在外部電纜的連接處。由于天線效應,在非屏蔽系統內的任何接線處都需要濾波。此外,使用數字信號處理或開關模式轉換器的屏蔽系統內的接線處也需要濾波。

(5) 應使用EMC濾波器,所有IC相關濾波器應連接到本地0V基準面。

(6) 在反饋回路之外,不要使用有源電路來過濾或控制EMC的射頻帶寬,而只能使用無源元件(最好是RC電路)。積分反饋法只有在運算放大器的開環增益大于閉環增益時才有效。在較高頻率下,積分電路無法控制頻率響應。

(7)模擬集成電路的電源和接地參考引腳需要高質量的射頻解耦,與數字集成電路一樣。然而,由于模擬器件的功率噪聲抑制比(PSRR)在高于1kHz后幾乎沒有提高,因此模擬芯片通常需要進行低頻功率解耦。各運算放大器、比較器和數據轉換器的模擬電力線應采用RC或LC濾波。功率濾波器的轉角頻率應補償PSRR轉角頻率和器件的斜率,從而獲得整個工作頻率范圍內所需的PSRR。

(8)對于高速模擬信號,根據其連接長度和通信的最高頻率,需要采用傳輸線技術。即使是低頻信號,使用傳輸線技術也可以提高其抗干擾能力,但如果沒有正確匹配的傳輸線,就會產生天線效應。

(9)避免使用對電場非常敏感的高阻抗輸入或輸出。

(10)由于大部分輻射是由共模電壓和電流產生的,而環境中的大部分電磁干擾是由共模問題引起的,在模擬電路中使用平衡收發(差分模式)技術會有很好的EMC效果,減少串擾。(差分電路)驅動不使用0V參考系統作為回路回路,因此可以避免大電流回路,從而減少射頻輻射。

(11)比較器必須有一個滯后(正反饋),以防止由于噪聲和干擾造成的錯誤輸出轉換,并防止在斷點處振蕩。不要使用比需要更快的比較器(保持dV/dt在期望范圍內越低越好)。

(12)有些模擬電路本身對射頻場特別敏感,因此通常需要在手機無線充線路板上安裝一個小的金屬屏蔽盒,并連接到手機無線充線路板的接地面,以屏蔽這些模擬元件。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除

我要評論:
內容:
(內容最多500個漢字,1000個字符)
驗證碼:

此文關鍵字: 手機無線充線路板

最新產品

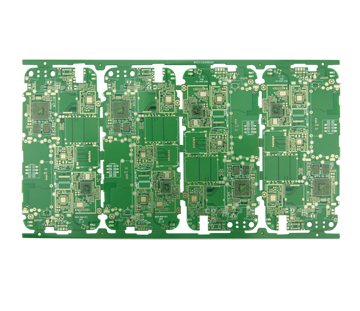

通訊手機HDI
