你的HDI地線走得對嗎?深聯電路告訴你為什么要有主地?

文章來源:作者:何琴 查看手機網址
掃一掃!
掃一掃!
人氣:3082發布日期:2022-04-01 12:29【

  HDI layout需要豐富的經驗和扎實的理論基礎支持,還要多踩幾個坑,多做幾個仿真加深對走線的理解,才能形成閉環的走線設計。

  今天深聯電路給大家介紹一個跟GND走線相關的案例,在手機領域會影響相機畫質、在醫療領域會影響生物電信號采集信噪比,如果不理解背后的原理,只會復制原理圖或HDI的話,往往達不到電路的最佳性能。

地線在HDI走線中,通常有三種作用:

● 回流

● 控制阻抗

● 屏蔽


  本文介紹的案例跟回流相關,地線上的電壓波動會影響到對噪聲敏感的模擬電路。

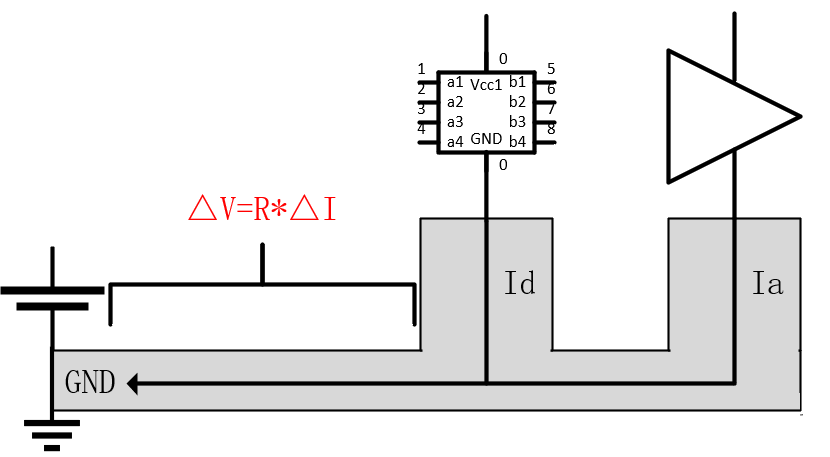

  上圖是一種地線走線示意圖,數字電路和模擬電路的GND最終都要匯聚一起和電池的地連接。也就是說,數字電流Id和模擬電流Ia最終都要匯集在一起,那么這兩路電流Id和Ia就用公用地線部分,如上圖括號內所示。
  一般而言,數字電流Id的波動是比較大的,而模擬電流Ia的波動略小。數字電Id的波動在共用地線部分會引起電壓波動,這個波動就會被模擬電路感應到,進而引起信號質量下降,比如共用地部分的電阻是20 mΩ,而數字電流Id波動是1A,那么引起的電壓波動△V就是0.02*1=0.02V。這個20mV被模擬電路的放大器感應到,將會以噪聲形式出現,這就是地線阻抗大的后果。

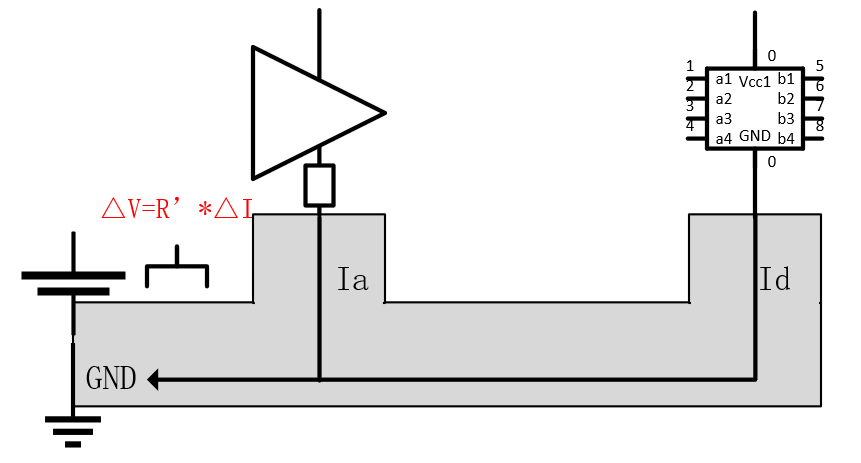

  緩解的方法是減小地線的電阻,縮短模擬電路和數字電路共用地線,把模擬電路和數字電路通過磁珠隔離進一步壓制干擾。假如數字電路電流波動不變,依然是1A,共用的地的電阻降低到2 mΩ。此時,數字電路在共地部分引起的電壓波動只有0.002*1=0.002V,比上面的20mV小了很多;同時有磁珠的存在還會進一步壓制這個噪聲,提高模擬電路的信噪比或者是共模抑制比。
直觀點說就是,不管你數字電路的地/電源怎么跳動,都影響不到我模擬電路的地/電源。


正是基于上面的介紹,所以一般電路板都會進行大面積的鋪銅(大面積鋪地平面,減小阻抗,增加回流能力),減少地的電阻。上面介紹的是地線的處理,對于模擬電路和數字電路共用電源的處理也是類似的方法(不過通常而言,不建議模擬電路和數字電路共用電源)。
所以,有的人就不建議在地平面上打大量的其他電氣屬性的孔,或者是走線,這就是通常所說的支離破碎的地。這樣容易增加地線的電阻(或阻抗),甚至是有隱藏的電阻瓶頸存在被工程師忽略而引起嚴重的問題。

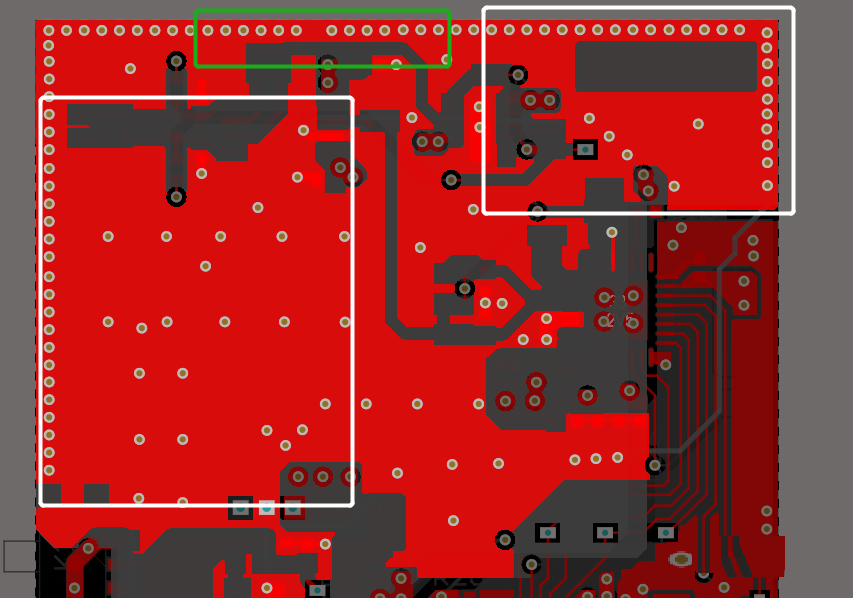

比如下圖高亮的紅色銅皮,兩塊白色方框內的銅皮看起來很大,其實他們的連接僅僅只有綠色部分窄窄的一條,這里就是阻抗瓶頸。
上面提到的僅僅只是直流電壓波動,對于高頻數字電路而言,電流的波動更復雜,含有非常豐富的電壓或電流諧波,此時就要考慮頻率這個參數了。


圍繞頻率這個參數,就要考慮地線的寄生電容或寄生電感等參數,這在高端CPU中就格外重要,HDI走線要求更嚴格,這就是電源的PDN設計。
