手機無線充線路板之這兩年突然就火起來了的手機無線充電是什么原理?

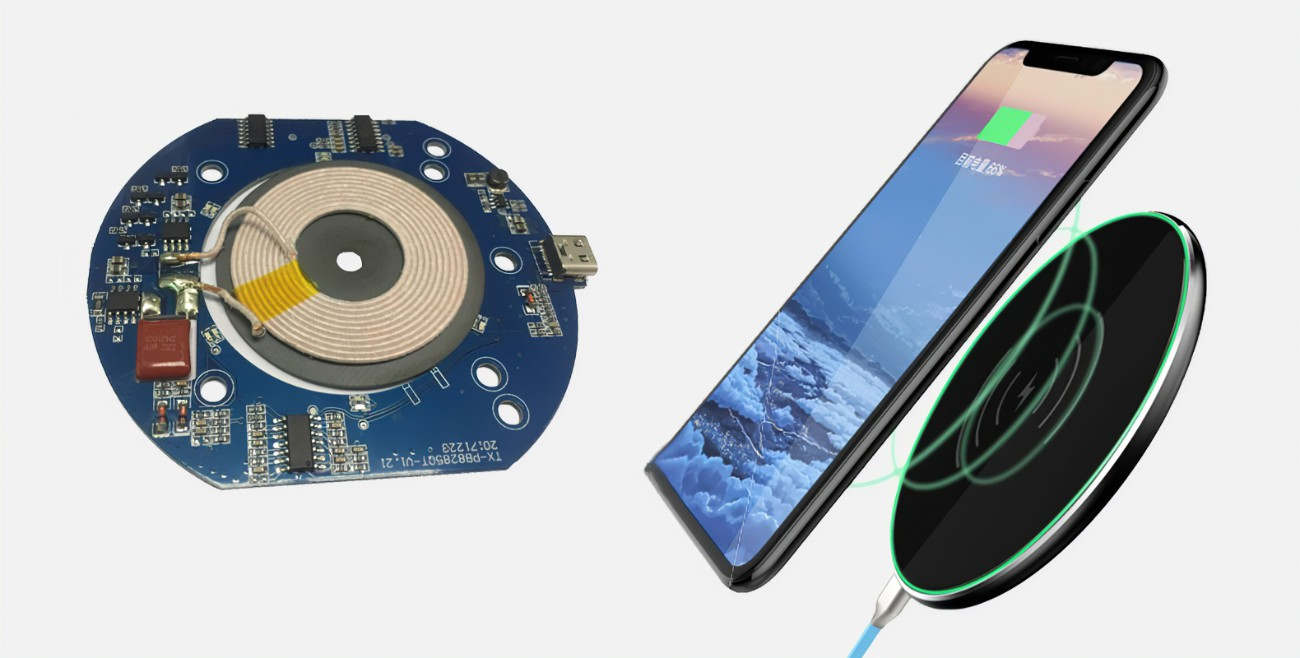

手機無線充線路板小編看了很多人的拆機視頻后發現,包括無線充電底座,拆下來看到的都是一圈一圈的線圈,而且這個線圈范圍非常大,也是為了更好的讓手機與無線充電器接觸,從而形成充電的目的!
手機無線充電技術是完全不借助電線,利用磁鐵為手機充電的技術。手機無線充電技術,源于無線電力輸送技術,利用磁共振在充電器與手機之間的空氣中傳輸電荷,線圈和電容器則在充電器與手機之間形成共振,實現電能高效傳輸?shù)募夹g。
如今無線充電也在藍牙耳機方面開始運用,無線充電也開始出現了DIY到汽車上、到桌面上直接實現了定制化!
據手機無線充線路板小編了解,他們是用磁鐵的磁力來完成充電的,iPhone手機還有磁吸式無線充!但是在日常的充電過程,我們并沒有發現磁吸的阻尼感。除了蘋果推出磁吸式無線充,這個比較明顯,這是怎么回事?

原來無線充電是采用的電磁感應式!小功率無線充電常采用電磁感應式,如對手機充電的Qi方式,由于充電器與用電裝置之間以磁場傳送能量,兩者之間不用電線連接,因此充電器及用電的裝置都可以做到無導電接點外露。
市面上講無線充電分為了:電磁感應式、電磁共振式、無線電波式的三種方案!當然手機用的就是電磁感應是,采用的是QI標準!那么QI標準是什么。
據手機無線充線路板小編了解,Qi是全球首個推動無線充電技術的標準化組織;他推出了具備便捷性和通用性兩大特征。首先,不同品牌的產品,只要有一個Qi的標識,都可以用Qi無線充電器充電。其次,它攻克了無線充電“通用性”的技術瓶頸,如今已經實現手機、相機、電腦等產品都可以用Qi無線充電器充電,為無線充電的大規模應用提供可能。
總結:手機無線充電是通過電磁感應實現的不通過數據線就能讓充電器和手機接觸上就能充電,他的充電方式是采用QI標準化,而拆開來看,他就是用芯片和電阻等設備以及線圈實現的無限充電功能,這下你了解嗎?
