PCB軟硬結合板市場:滿足多樣化需求的最佳解決方案
PCB軟硬結合板是一種集成了軟件和硬件特點的電路板。其優勢在于提高了電路板的集成度,減小了體積和重量,同時也可以降低成本。PCB軟硬結合板最初是在軍事領域中應用,如飛機、導彈等高端設備。隨著市場需求的變化,PCB軟硬結合板開始應用于智能家居、工業控制、醫療設備、智能穿戴等領域。
.jpg)

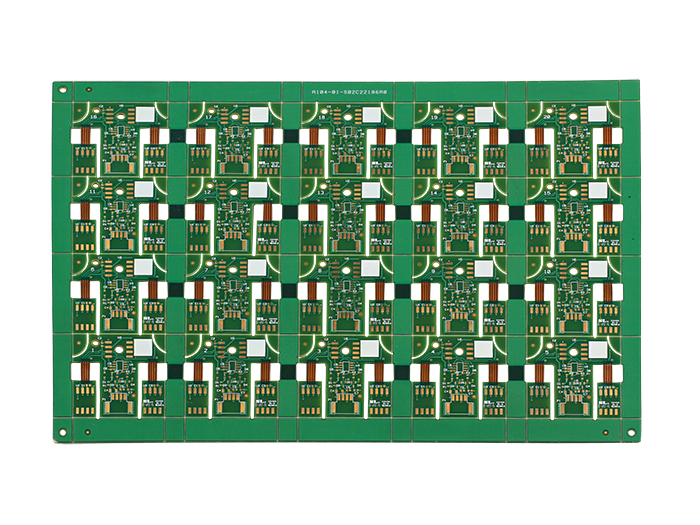

軍用航拍軟硬結合板
市場發展趨勢
1. 個性化需求的提高
PCB軟硬結合板的發展趨勢之一是個性化需求提高。消費市場上越來越多的電子設備需要集成不同的功能。PCB軟硬結合板可以兼容多種芯片,靈活配置功能模塊,滿足客戶多樣化的需求。
.jpg)

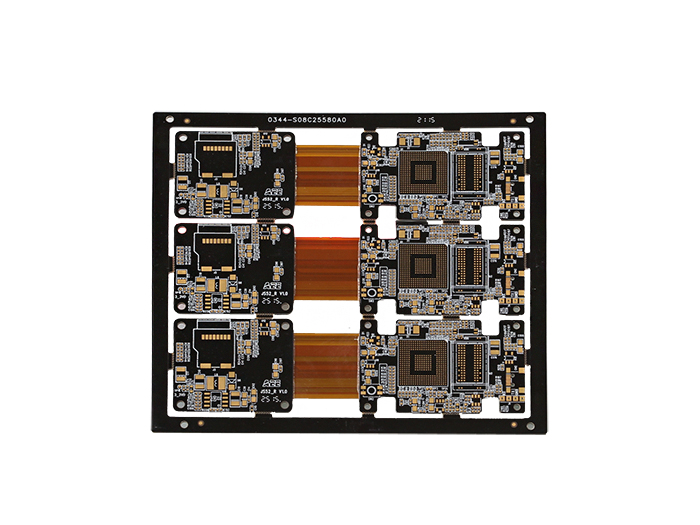

LED軟硬結合板
2. 產業升級的趨勢
PCB軟硬結合板的發展趨勢之二是產業升級的趨勢。電子制造業以及制造業的數字化升級已經成為重要的發展趨勢。PCB軟硬結合板可以減小電路板大小,降低產品成本,提高工作效率,進而推動整個制造業的升級。
3. 智能化的趨勢
PCB軟硬結合板的發展趨勢之三是智能化的趨勢。隨著智能制造和物聯網技術的進步,越來越多的電子設備需要接入互聯網,與其他設備進行數據交互。PCB軟硬結合板可以實現信號板與控制板之間的連接,減少線纜的使用,提高設備的智能化程度。
.jpg)

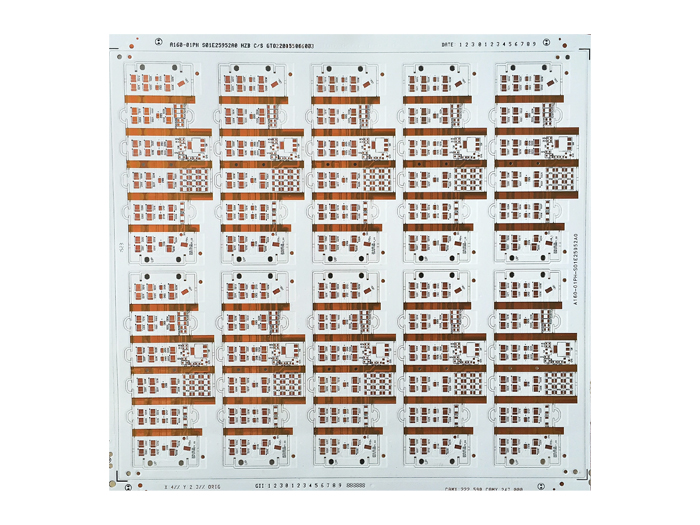

智能家居溫控器軟硬結合板
PCB軟硬結合板的優勢
1. 集成度高
PCB軟硬結合板的優勢之一是集成度高。軟件和硬件在同一電路板上進行設計,增強了電路板的集成度,減小了板子的大小和重量。
2. 節約成本
PCB軟硬結合板的優勢之二是節約成本。軟硬一體的電路板不僅可以減少板材的使用,也可以降低工作人員的工時成本,從而達到節約成本的目的。
3. 應用范圍廣
PCB軟硬結合板的優勢之三是應用范圍廣。從家用電器到通訊設備、醫療領域、汽車電子等領域都需要軟硬一體的電路板,PCB軟硬結合板的應用越來越廣。
PCB軟硬結合板的應用
1. 智能家居
PCB軟硬結合板可以應用于各類智能家居設備,如智能門鎖、智能插座、智能燈光等,通過軟硬一體的電路板實現設備之間的互聯互通,提高整個家居設備的智能化程度。
2. 工業控制
PCB軟硬結合板可以應用于各種工業設備的控制系統。在工業生產中,需要對壓力、時間、溫度等參數進行實時控制,PCB軟硬結合板可以快速處理數據,幫助控制系統實現自動化操作。
3. 智能穿戴
PCB軟硬結合板可以應用于智能穿戴設備,如智能手環、智能手表等。通過電路板將傳感器、顯示器、通訊芯片等組合在一起,實現智能穿戴設備可穿戴化的目的。
汽車軟硬結合板廠了解到,隨著智能制造和物聯網技術的發展,越來越多的電子設備需要集成軟硬一體的電路板。PCB軟硬結合板以其優越的性能和廣泛的應用范圍得到了迅速發展。其集成度高、節約成本、應用范圍廣等優勢將會在未來的發展中更加突出。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
