電路板廠之電路板的電磁兼容問題如何處理?
電路板廠問大家什么是電磁兼容性?
電磁兼容性(EMC)是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此,EMC包括兩個方面的要求:一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值, 即(EMI)電磁干擾;另一方面是指器具對所在環境中存在的電磁干擾具有一定程度的抗擾度,即(EMS)電磁抗擾度。即:

如何有效提升電路板的電磁兼容性
一、采用正確的布線策略

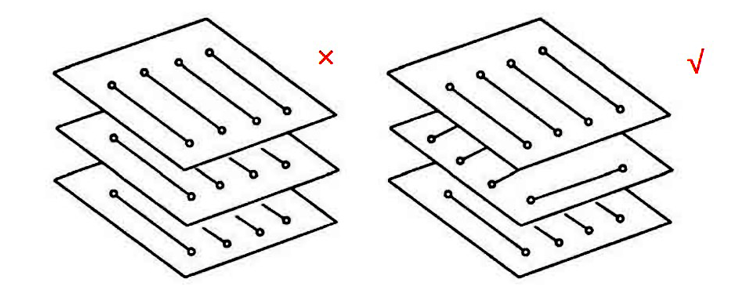

采用平等走線可以減少導線電感,但導線之間的互感和分布電容增加,如果布局允許,最好采用井字形網狀布線結構,具體做法是印制電路板的一面橫向布線,另一面縱向布線,如下實例:

二、選擇的導線寬度需要合理
由于瞬時電流在印制線條上所產生的沖擊干擾主要由印制導線的電感成分造成的,因此需要盡量減小印制導線的電感量。印制導線的電感量與其長度成正比,與其寬度成反比,因而短而精的導線對抑制干擾是有利的。時鐘引線、行驅動器或總線驅動器的信號線常常載有大的瞬變電流,印制導線要盡可能地短。常見分立元件電路,印制導線寬度在1.5mm左右時,即可滿足;對于集成電路,印制導線寬度可在0.2~1.0mm之間。
三、避免過長的平等走線

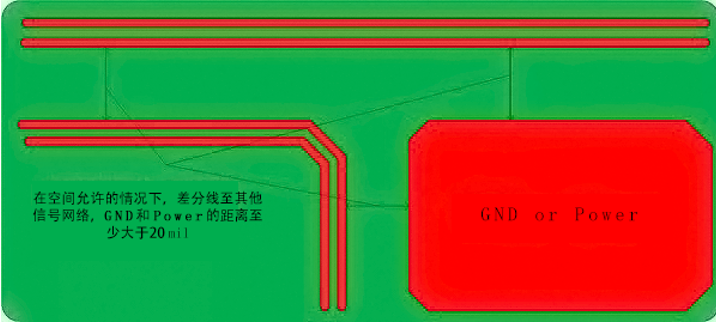

為了抑制印制電路板導線之間的串?dāng)_,在設計布線時應該盡量避免過長的平行走線,盡可能拉開線與線之間的距離,信號線與地線及電源線也是盡可能不交叉。在一些對干擾十分敏感的信號線之間設置一根接地的印制線,也是可以有效地抑制串?dāng)_,如下所示:
、
四、抑制反射干擾
為了抑制出現在印制線條終端的反射干擾,應盡可能縮短印制線的長度,采用慢速電路,必要時可加終端匹配電阻。
五、優化布線設計避免高頻信號通過印制導線時產生的電磁輻射
為了避免高頻信號通過印制導線時產生的電磁輻射,在印制電路板布線的時候,HDI廠提醒還需要注意以下幾點:
(1)盡量減少印制導線的不連續性,例如導線的拐角應大于90度禁止環狀走線等。
(2)時鐘信號引線最容易產生電磁輻射干擾,走線時應與地線回路相靠近,驅動器應緊挨著連接器。
(3)總線驅動器應緊挨其驅動的總線。對于那些離開印制電路板的引線,驅動器應緊緊挨著連接器。
(4)數據總線的布線應每?jī)筛盘?hào)線之間夾一根信號地線。最好是緊緊挨著最不重要的地址引線放置地回路,因?yàn)楹笳叱]d有高頻電流。
六、采用差分信號線布線策略

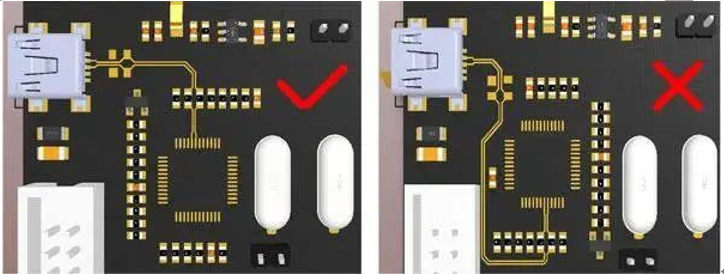

布線非??拷牟罘中盘?hào)對相互之間也會互相緊密耦合,這種互相之間的耦合會減小EMI發射,通常差分信號也是高速信號,所以高速設計規則通常也都適用于差分信號的布線,特別是設計信號線的時候更是如此。如下所示:(√為合理的方式,×為不合理的方式)

PCB廠總結,對于EMC整改可以從屏蔽隔離設計、濾波設計、地線設計三方面入手屏蔽,濾波,接地。對于波形信號沿的考慮上,EMC設計希望減緩信號的上升邊沿和下降邊沿,即信號邊沿越緩,輻射越小。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
