手機無線充線路板：開啟便捷充電新時代

文章來源：作者： 查看手機網址
掃一掃！
掃一掃!
人氣：1269發布日期：2024-11-08 09:26【大 中 小】

手機無線充線路板是手機無線充電系統中的關鍵部件之一，它主要負責實現電能的傳輸和控制。以下是關于手機無線充線路板的詳細介紹：

工作原理

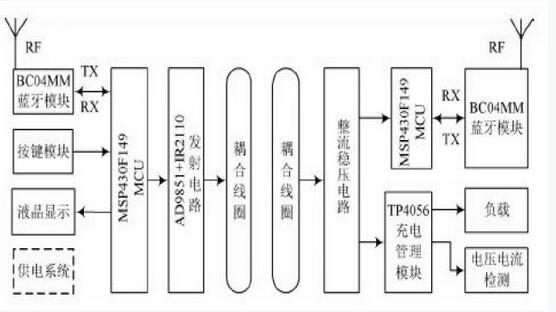

手機無線充電主要基于電磁感應原理。無線充線路板包含發射線圈和接收線圈，當發射線圈通過一定頻率的交流電時，會產生交變磁場。接收線圈在這個交變磁場中感應出電動勢，從而產生電流，為手機電池充電。



主要組成部分

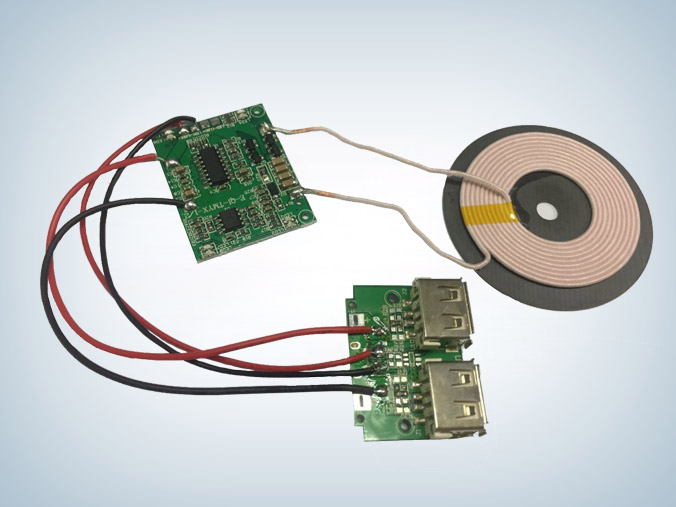

線圈：

發射線圈：通常位于無線充電器中，負責產生交變磁場。一般由銅等導電材料繞制而成，其形狀、大小和匝數會影響充電效率和充電距離。

接收線圈：內置在手機中，感應發射線圈產生的磁場并轉化為電能。接收線圈的參數需要與發射線圈相匹配，以確保高效充電。

控制芯片：

對充電過程進行精確控制，包括調節輸出功率、監測充電狀態、實現過充保護、過熱保護等功能。

不同的控制芯片可能具有不同的特性和功能，一些高端芯片還可以支持快速充電協議。

電容、電阻等電子元件：

電容用于濾波、穩壓等作用，確保充電電流的穩定性。

電阻用于限流、分壓等，保證電路的安全運行。

線路板類型

單層線路板：

結構簡單，成本較低。通常適用于一些功率較小、對充電性能要求不高的無線充電器。

由于只有一層導電層，布線相對受限，可能會影響充電效率和穩定性。

多層線路板：

由多層導電層和絕緣層交替疊加而成?？梢詫?shí)現更復雜的布線，提高充電效率和穩定性。

適用于大功率、快速充電的無線充電器。成本相對較高。



制造工藝

設計：

使用專業的電子設計軟件進行線路板布局設計，考慮線圈的位置、大小、布線規則以及電子元件的擺放等因素。

根據充電功率、效率、尺寸等要求進行優化設計。

材料選擇：

選擇高質量的導電材料（如銅箔）、絕緣材料（如 FR-4 板材）以及電子元件，確保線路板的性能和可靠性。

印刷電路板（PCB）制造：

通過光刻、蝕刻等工藝將設計好的線路圖案轉移到覆銅板上，形成導電線路。

進行鉆孔、電鍍等后續處理，安裝電子元件。

測試與質量控制：

對制造好的無線充線路板進行功能測試，包括充電效率、輸出功率、穩定性等方面的測試。

進行外觀檢查，確保線路板無缺陷、焊點良好。



手機無線充PCB應用優勢

便捷性：無需使用充電線，只需將手機放置在無線充電器上即可充電，方便快捷。

減少接口磨損：避免了頻繁插拔充電線對手機充電接口的磨損，延長手機使用壽命。

安全性：無線充電通常具有過充保護、過熱保護等功能，提高了充電的安全性。

美觀性：無線充電器可以設計得更加簡潔美觀，與現代家居和辦公環境相融合。

發展趨勢

提高充電效率：隨著技術的不斷進步，無線充線路板的充電效率將不斷提高，縮短充電時間。

增加充電距離：研發更遠距離的無線充電技術，使手機在一定范圍內都能實現無線充電。

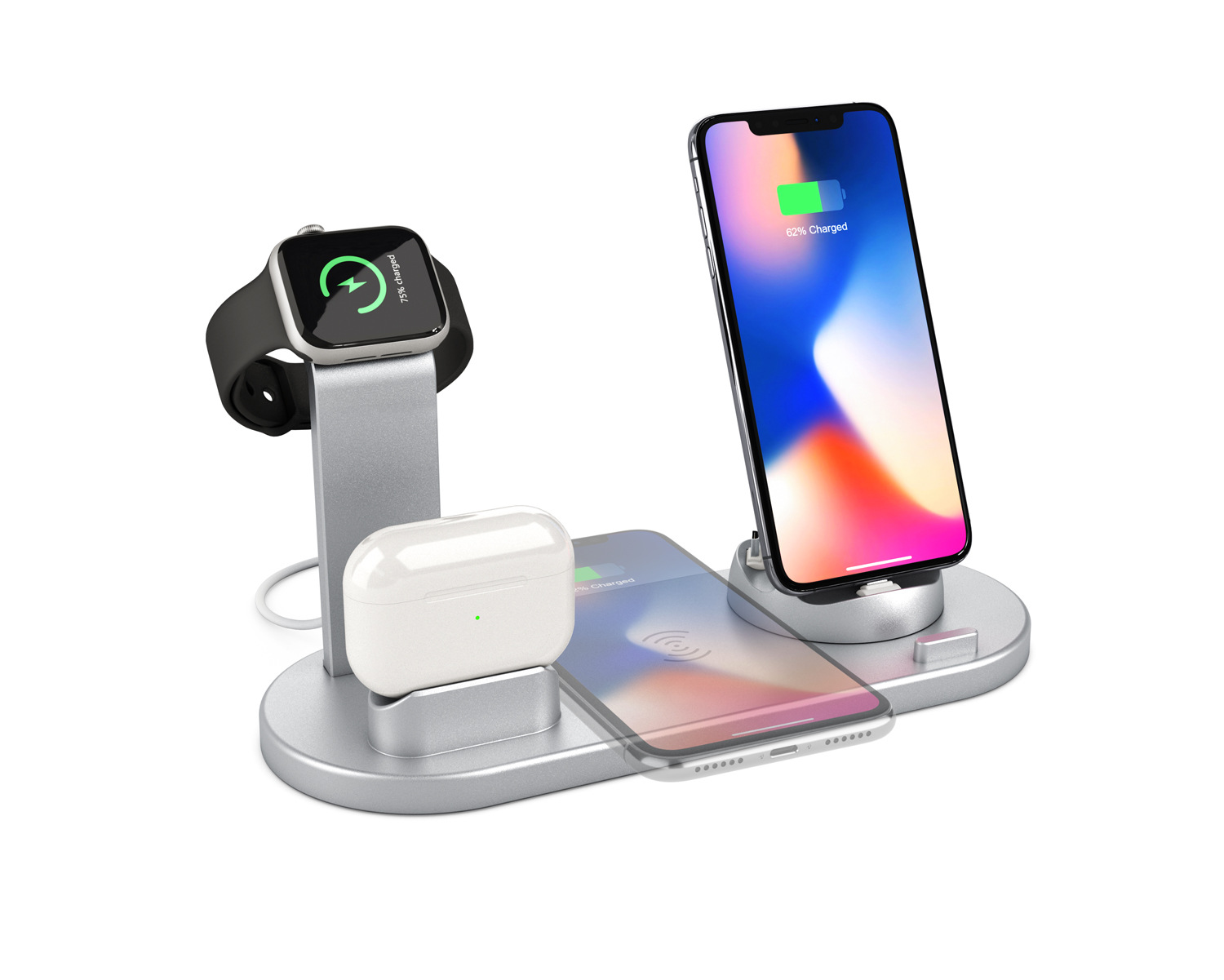

多功能集成：將無線充電與其他功能（如手機支架、音箱等）集成在一起，提高產品的實用性。

兼容性增強：支持更多不同品牌和型號的手機，實現通用無線充電。



ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
