剖析手機無線充線路板：開啟便捷充電新篇

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1147發布日期：2024-12-31 09:43【大中小】

隨著電子產業的不斷發展，各種智能設備的充電方式也不斷改進，近兩年出現的無線充電則尤為酷炫。那么，無線充電的原理又是怎樣的呢？下面我們一起來了解一下。

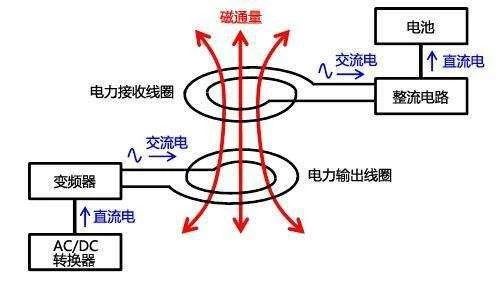

無線充電有四種方式：電磁感應、磁場共振、電場耦合、無線電波。磁場共振和電場耦合都比較復雜，無線電波的原理雖然也復雜，但我們經常用，例如WiFi。而手機等智能設備往往采用電磁感應的原理。原理示意圖如下：

手機電池連接著線圈，這個線圈一般緊貼在手機后殼內部。充電時，將手機后殼貼近無線充電底座。將無線充電底座的線圈通入交流電，便會在手機電池連接的線圈中產生感應電動勢，從而對電池進行充電。

在智能手機日益普及且追求極致便捷的當下，手機無線充線路板悄然成為幕后英雄，為擺脫線纜束縛、實現輕松充電立下汗馬功勞。

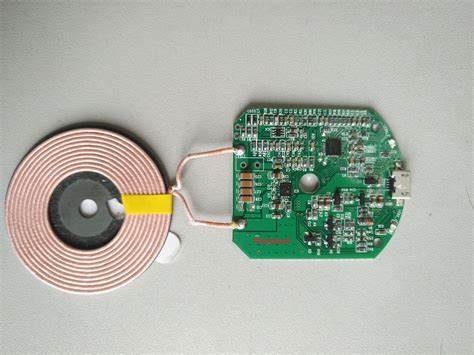

手機無線充線路板從基本構造看，主要由發射端與接收端線路板構成。發射端線路板安置于無線充電器內，宛如一座能量 “燈塔”，源源不斷地向外輻射電磁能量。它集成了高頻振蕩電路，這一電路堪稱核心動力源，能將輸入的直流電轉換為特定頻率的交流電，為后續的無線能量傳輸?shù)於ɑA(chǔ)。同時，配備精準的功率控制模塊，恰似一位智能 “管家”，時刻監測并調控輸出功率，確保既滿足手機快速充電需求，又不會因功率過高對手機電池造成損害，保障充電過程安全、高效。

接收端線路板則內置于手機之中，如同敏銳的 “能量捕手”。其關鍵部件之一是線圈，通常采用多股漆包線繞制而成，具備良好的電感特性，能夠高效捕捉發射端輻射出的交變磁場，并將其轉換為微弱的交流電。緊接著，整流電路迅速登場，它如同一位精準的 “翻譯官”，把交流電整流為直流電，以適配手機電池的充電需求。此外，為保障接收的穩定性與高效性，還設有匹配電路，通過動態調整自身參數，讓接收端與發射端始終處于最佳諧振狀態，使得能量傳輸損耗降至最低。

手機無線充PCB在材料選用上，有著嚴苛要求。線路板基板多選用低介電常數、低損耗角正切的材料，以減少電磁信號在傳輸過程中的衰減與畸變，確保能量精準、流暢地傳輸。對于高頻振蕩電路中的關鍵元器件，如電容、電感等，其品質因數至關重要，需選用高性能、高穩定性的產品，保障高頻信號的純正與強勁，進而提升無線充電效率。

談及性能優化，散熱管理不容忽視。在無線充電過程中，線路板上的元器件尤其是功率器件會產生熱量，若熱量積聚，不僅會降低充電效率，還可能影響線路板壽命甚至引發安全隱患。因此，優質的無線充線路板會設計精巧的散熱結構，或是采用散熱性能良好的金屬基板，或是布局合理的散熱孔，配合導熱硅膠等材料，將熱量迅速散發出去，讓線路板始終處于適宜的工作溫度區間。

從兼容性角度考量，手機無線充線路板還需具備廣泛的適配能力。隨著手機品牌、型號日益多樣，不同手機對無線充電功率、協議等要求各異。這就要求無線充線路板能夠智能識別接入手機的類型，自動切換至適配的充電模式，無論是蘋果的 Qi 標準，還是安卓陣營的各類快充協議，都能無縫對接，為用戶提供便捷、通用的充電體驗。
