PCB廠帶你展望PCB行業的發展
PCB是一種線路印刷技術生產出來的基板,用來承載各種電子元器件,從而組合實現電路功能,被稱為“電子產品之母”,廣泛應用于通訊電子、消費電子、計算機、汽車電子、工業控制、醫療器械、國防及航空航天等領域,是現代電子信息產品中不可或缺的電子元器件。
近年來,AI產業鏈浪潮不斷推進,極大促進了PCB行業的發展,尤其是近期科技巨頭掀起的數據中心建設浪潮,PCB行業景氣度有望進一步提升。招商證券表示,服務器將是PCB增長最快的應用領域;,AI、汽車電子、通信領域快速發展,PCB覆銅板、PCB銅箔行業需求或迎來拐點;財信證券指出,行業正溫和復蘇,建議關注PCB中具有更高增速及壁壘的細分領域。

一、技術創新引領潮流
更高密度互連(HDI)技術進階
隨著電子產品持續向小型化、多功能化邁進,對 PCB 線路密度的要求堪稱苛刻。未來,HDI 技術將突破現有瓶頸,實現更精細的微盲孔、埋孔加工,線寬與線間距有望壓縮至納米級別。這不僅能滿足 5G 手機、可穿戴設備等產品內部復雜電路的集成需求,還將大幅提升信號傳輸速度與質量,為高速數字通信時代筑牢根基。
先進材料革新
電路板從基板材料到表面處理材料,全方位的創新正在展開。新型的高頻、高速基板材料將具備更低的介電常數與損耗因數,適配毫米波頻段 5G 通信、衛星通信等領域。同時,環保型、可降解材料逐漸嶄露頭角,在應對全球環保呼聲的同時,為 PCB 行業可持續發展開辟新路。

二、應用領域拓展
汽車電子成為增長引擎
電動汽車的爆發式增長無疑是 PCB 行業的強勁東風。從動力系統的電池管理模塊、電機驅動控制板,到智能座艙的信息娛樂系統、自動駕駛感知與決策 PCB,汽車正從機械載具向智能移動終端華麗轉變。PCB 廠需緊跟汽車電子嚴苛的可靠性、安全性標準,研發適配高溫、高震動、高電磁干擾環境的專用 PCB 產品。
物聯網(IoT)開辟新藍海
海量的 IoT 設備 —— 智能家居、工業傳感器、醫療監測貼片等,猶如繁星散布于生活各處。這些設備對 PCB 的需求呈現小批量、多樣化、低成本特點。PCB 廠將借助柔性制造、智能制造技術,實現快速定制化生產,以高性價比的 PCB 產品為 IoT 生態繁榮賦能。
三、智能制造轉型
生產自動化升級

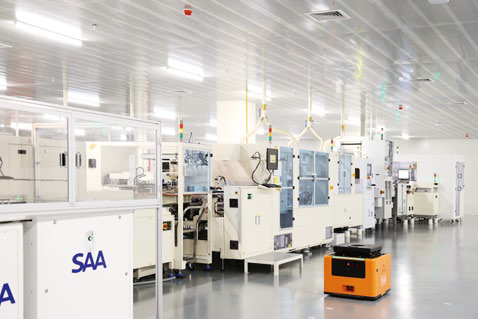

PCB廠 生產車間,機器人手臂將精準操控精密設備,自動完成線路印刷、蝕刻、鉆孔、貼片等復雜工序。自動化生產線不僅能將生產效率提升數倍,還能極大減少人為操作誤差,確保產品質量一致性,降低生產成本,使 PCB 廠在全球競爭中脫穎而出。

大數據與智能決策
借助物聯網技術,生產過程中的每一個參數、每一塊 PCB 的質量數據都將實時采集、上傳至云端。通過大數據分析與人工智能算法,PCB 廠能夠提前預測設備故障、優化生產工藝參數、精準管控產品質量,實現從傳統制造向智能智慧制造的飛躍。
