汽車天線PCB:連接未來智能駕駛的關鍵組件
隨著汽車智能化、網聯化的快速發展,汽車天線作為車輛與外界信息交互的重要橋梁,其重要性日益凸顯。而作為天線系統的核心組成部分,汽車天線PCB(印刷電路板)的設計和制造直接影響著天線的性能和可靠性。

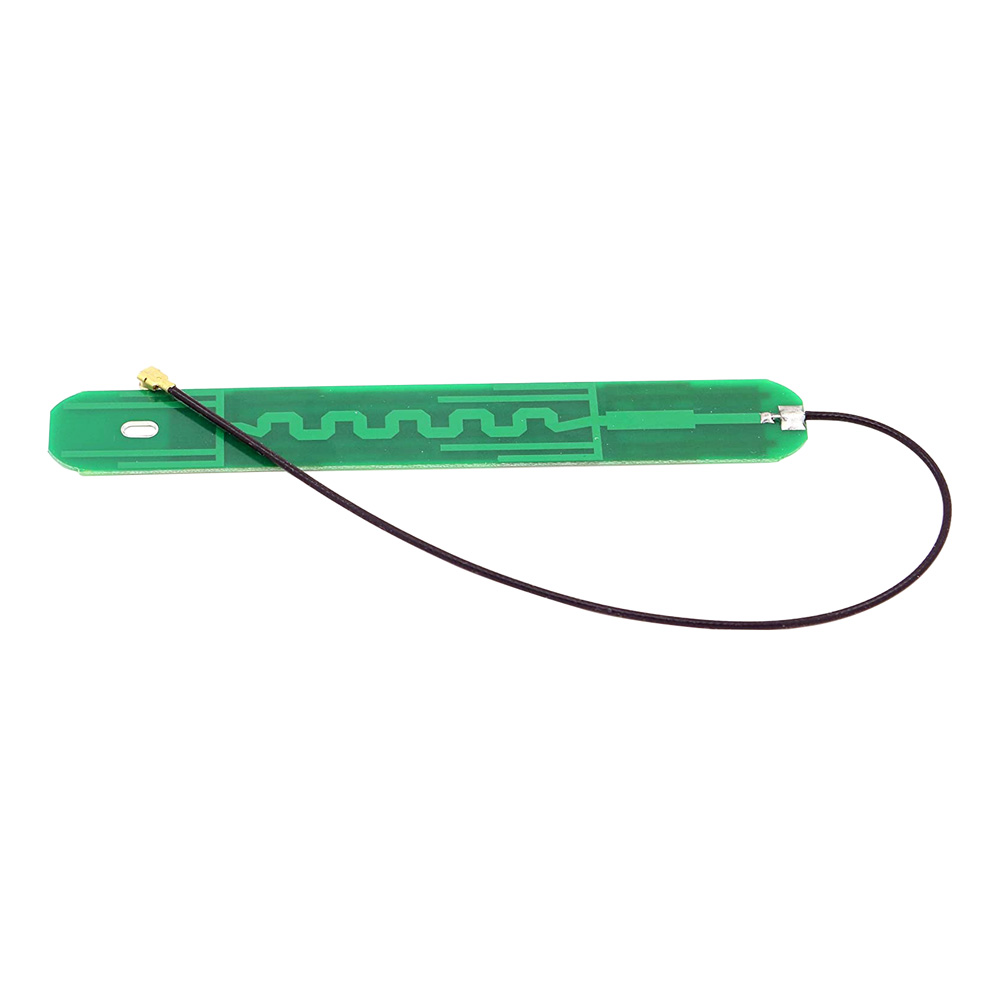

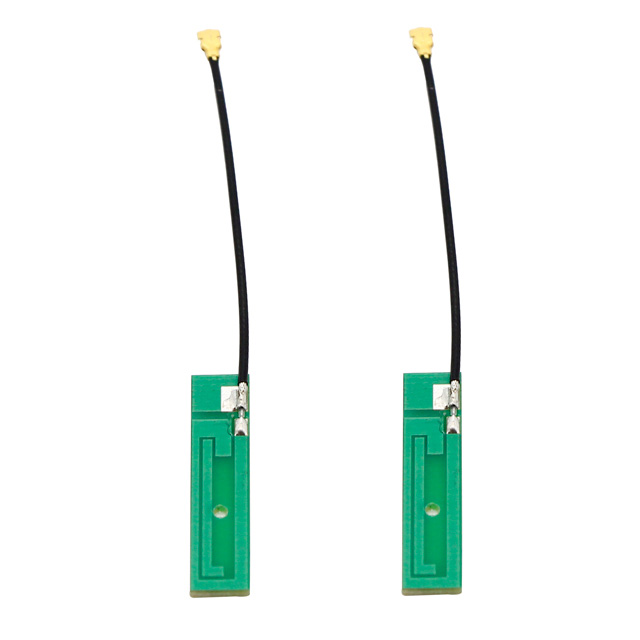

汽車天線PCB是指專門用于汽車天線系統的印刷電路板,其主要功能是為天線提供信號傳輸、阻抗匹配、濾波等功能。與傳統PCB相比,汽車天線PCB需要滿足更嚴苛的環境要求,例如高溫、高濕、振動等,同時還需要具備優異的電氣性能和信號完整性。
21世紀,人們對無線連接的期望大幅提高。我們有了全球?qū)Ш叫l(wèi)星系統(GNSS)、4G、5G、汽車雷達等等。顯然,將汽車變成一個擁有大量天線的天線“農場”既不可取,也不現實,因為每個天線都針對特定頻段、帶寬、波束寬度、增益和方向性進行了優化和定位。
當然,在汽車環境中提供所有這些連接功能是極具挑戰性的。由于存在多種電氣、射頻、機械、堅固性、外觀和成本問題,各種需求會相互重疊和沖突。

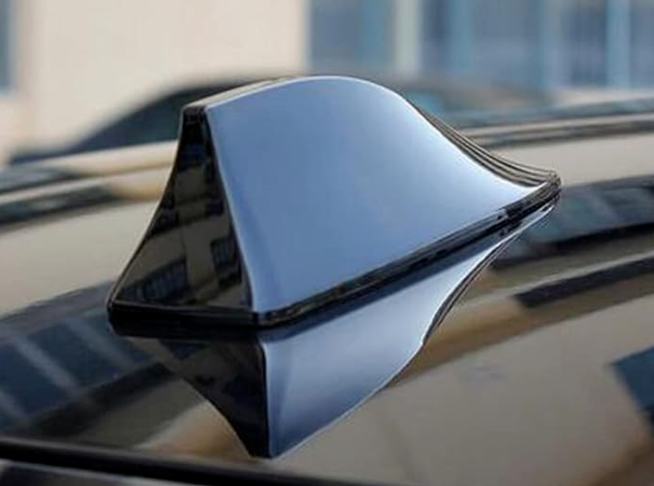

許多汽車供應商采用的一種解決方案是獨特的“鯊魚鰭”天線,通常位于車頂線的后部。這種鰭片允許將部分(但不是全部)所需天線放在一起,基本的鯊魚鰭通常能支持三種無線功能

汽車天線線路板高頻材料
汽車天線工作頻率范圍廣,從AM/FM收音機到GPS、5G通信等,涵蓋了從幾百kHz到幾十GHz的頻段。因此,汽車天線PCB需要采用高頻材料,例如:
低介電常數(Dk)材料: 減少信號傳輸損耗,提高信號傳輸效率。
低損耗因子(Df)材料: 降低信號衰減,保證信號傳輸質量。
高導熱材料: 提高散熱性能,確保天線在高功率下穩定工作。
.png)
高精度制造工藝
汽車天線PCB的制造工藝直接影響著天線的性能和可靠性。為了滿足高頻信號傳輸?shù)男枨?,汽車天線PCB需要采用高精度制造工藝,例如:
激光直接成像(LDI): 實現微米級別的線路精度,滿足高頻信號傳輸?shù)男枨蟆?/p>
高精度鉆孔技術: 采用激光鉆孔技術,實現高精度的微孔加工,保證信號傳輸?shù)耐暾浴?/p>
表面處理技術: 采用沉金、化金等表面處理技術,提高PCB的抗氧化性和焊接性能。
高可靠性設計
汽車工作環境復雜,汽車天線PCB需要承受高溫、高濕、振動等惡劣條件。因此,汽車天線PCB需要進行高可靠性設計,例如:
熱管理設計: 優化PCB布局和散熱設計,確保天線在高功率下穩定工作。
機械強度設計: 采用加強筋、固定孔等設計,提高PCB的機械強度,防止振動損壞。
環境適應性設計: 采用耐高溫、耐腐蝕材料,提高PCB的環境適應性。
.png)
PCB廠生產的汽車天線PCB作為連接未來智能駕駛的關鍵組件,其技術發展和創新對汽車智能化、網聯化具有重要意義。通過高頻材料、高精度制造工藝、高可靠性設計等技術的應用,汽車天線PCB將不斷滿足汽車天線系統對高性能、高可靠性的需求,推動汽車行業的持續發展。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
