自動駕駛趨勢下，汽車天線PCB將面臨哪些新挑戰？

文章來源：作者： 查看手機網址
掃一掃！
掃一掃!
人氣：1149發布日期：2025-03-22 09:39【大 中 小】

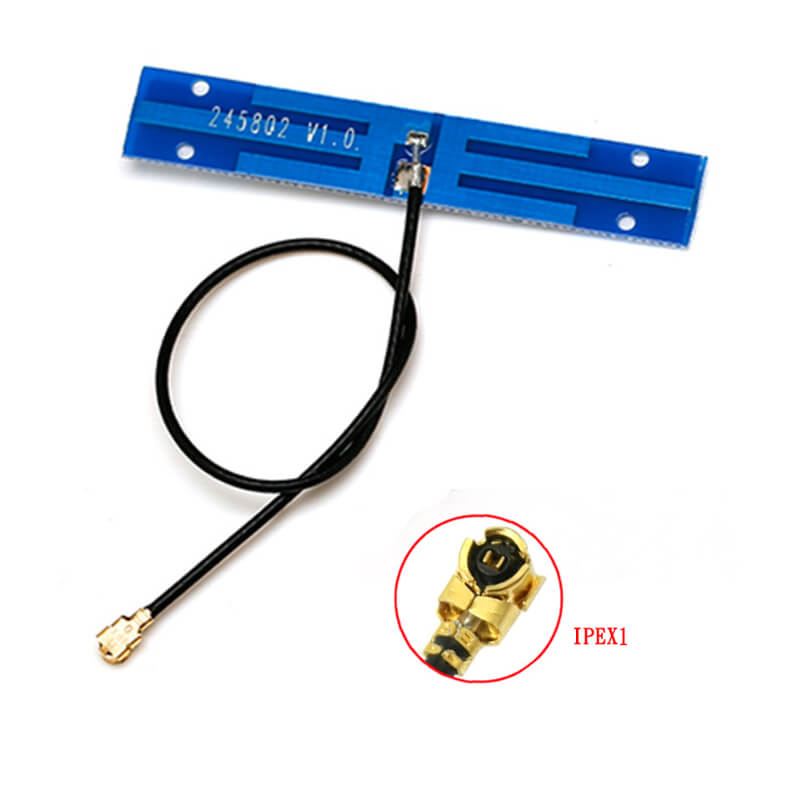

自動駕駛技術的快速發展，對汽車電子系統提出了更高的要求，作為車載通信系統的核心組件，汽車天線PCB也面臨著前所未有的挑戰。



自動駕駛對汽車天線PCB的新需求

更高頻段、更大帶寬： 自動駕駛需要傳輸海量數據，包括高清地圖、傳感器數據、車輛狀態信息等，這對天線PCB的高頻性能和帶寬提出了更高要求。

更高可靠性、更強耐久性： 自動駕駛汽車需要在各種復雜環境下穩定運行，天線PCB需要具備更高的可靠性和耐久性，以應對極端溫度、濕度、振動等挑戰。

更小尺寸、更輕重量： 自動駕駛汽車對空間和重量要求嚴格，天線PCB需要朝著更小尺寸、更輕重量的方向發展。

更高集成度、更多功能： 自動駕駛汽車需要集成多種通信技術，如5G、V2X、衛星通信等，天線PCB需要實現更高集成度和更多功能。

汽車天線PCB面臨的新挑戰

高頻信號傳輸挑戰： 高頻信號傳輸容易受到損耗、反射、串?dāng)_等因素的影響，如何保證信號傳輸?shù)姆€(wěn)定性和可靠性是一個巨大挑戰。

復雜電磁環境挑戰： 自動駕駛汽車內部電磁環境復雜，如何避免天線PCB與其他電子設備之間的電磁干擾是一個難題。

材料與工藝挑戰： 高頻天線PCB需要采用特殊的材料和工藝，如何選擇合適的材料和工藝，并保證其可靠性和一致性是一個挑戰。

測試與驗證挑戰： 自動駕駛汽車對天線PCB的性能要求極高，如何建立完善的測試和驗證體系，確保其滿足自動駕駛的需求是一個挑戰。

電路板廠應對挑戰的策略

加強技術研發： 研發新型高頻材料、優化天線設計、改進制造工藝，提升天線PCB的高頻性能和可靠性。

加強電磁兼容性設計： 采用屏蔽、濾波等技術，減少電磁干擾，提高天線PCB的抗干擾能力。

加強產業鏈合作： 加強與材料供應商、設備制造商、整車企業的合作，共同攻克技術難題。

加強標準制定： 制定自動駕駛汽車天線PCB的技術標準，規范行業發展。

汽車天線線路板未來發展趨勢

高頻化、集成化： 天線PCB將朝著更高頻段、更高集成度的方向發展，以滿足自動駕駛對高速數據傳輸?shù)男枨蟆?/p>

智能化、網絡化： 天線PCB將集成更多智能功能，實現與其他車載系統的互聯互通。

輕量化、小型化： 天線PCB將采用更輕量化的材料和更緊湊的設計，以適應自動駕駛汽車對空間和重量的要求。



自動駕駛趨勢下，汽車天線PCB面臨著新的機遇和挑戰。只有不斷突破技術瓶頸，才能滿足自動駕駛對高性能、高可靠性天線PCB的需求，推動自動駕駛技術的快速發展。
