手機無線充線路板的設計流程包含哪些步驟?

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:871發布日期:2025-05-10 10:02【

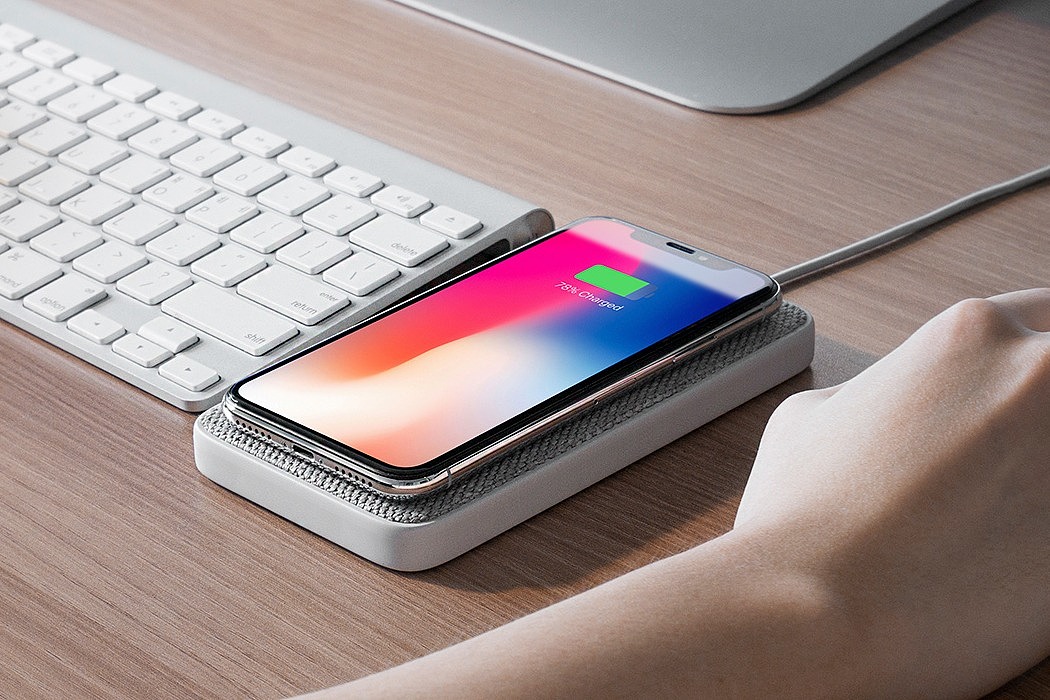

在無線充電技術日益普及的今天,手機無線充線路板的設計至關重要。一個性能優良的無線充線路板,不僅能實現高效穩定的充電,還關乎設備的安全性與使用壽命。那么,手機無線充線路板的設計流程究竟包含哪些步驟呢???

手機無線充線路板需求分析與規格確定是設計的首要環節。設計師需要明確產品定位,是面向高端旗艦機型追求高功率快充,還是針對入門機型注重成本與基礎功能。同時,要了解目標手機的電池容量、充電協議(如 Qi 協議、私有快充協議等),以及手機內部的空間布局和散熱要求。例如,若為支持 15W 無線快充的手機設計線路板,就需確保線路板能承受相應的電流和功率,且符合 Qi 標準的電磁兼容性要求。?



接下來進入方案設計階段,主要包括電路設計和結構設計。

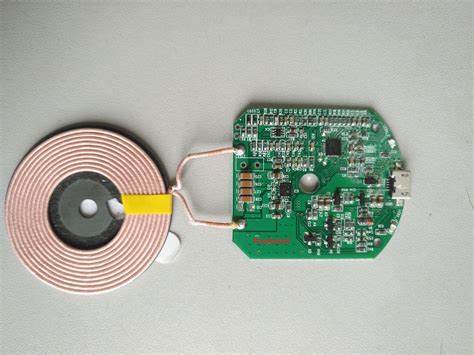

電路板設計上,需確定無線充電的核心電路模塊,如發射端的高頻振蕩電路、驅動電路、功率放大電路,以及接收端的整流濾波電路、穩壓電路等。結構設計則要考慮線路板的形狀、尺寸,確保其能完美適配手機內部空間,同時合理規劃元器件布局,避免信號干擾。例如,將功率較大的元器件放置在散熱良好的區域,把敏感的信號處理電路與功率電路隔開。?



手機無線充PCB仿真驗證在設計流程中不可或缺。利用專業的電子設計自動化(EDA)軟件,對電路進行模擬仿真,驗證其在不同工況下的性能表現。通過仿真,可以檢測電路的信號完整性、電磁兼容性,預測線路板的發熱情況和功率損耗。比如,若仿真發現電路存在嚴重的電磁干擾,就需要調整線路布局,增加屏蔽措施;若功率損耗過大,則要優化電路參數或更換元器件。?

完成仿真驗證后,進入打樣與測試環節。根據設計方案制作出線路板樣品,進行實際測試。測試內容包括充電效率測試,驗證線路板是否能達到預期的充電功率;安全性測試,檢查線路板在過壓、過流、短路等異常情況下的保護功能;以及環境適應性測試,模擬高溫、低溫、潮濕等環境,檢驗線路板的穩定性。若測試過程中發現問題,需及時返回設計階段進行修改優化。?



批量生產準備是設計流程的最后一步。在確定設計方案無誤后,制定生產工藝文件,包括元器件清單、焊接工藝要求、組裝流程等。同時,建立質量檢測標準和流程,確保批量生產的線路板質量穩定可靠。通過對生產過程的嚴格把控,從原材料采購到成品出廠,每一個環節都進行嚴格檢驗,保證手機無線充線路板能以最佳狀態應用于產品中。?

電路板廠講手機無線充線路板的設計是一個嚴謹且復雜的過程,從需求分析到批量生產,每一個步驟都緊密相連、環環相扣。只有嚴格遵循這些流程,不斷優化設計方案,才能設計出滿足市場需求、性能卓越的無線充線路板,為用戶帶來更便捷、高效的無線充電體驗。
