為什么汽車電子越來越依賴汽車軟硬結合板?柔性+剛性的雙重優勢解析
隨著汽車智能化、電動化的發展,車載電子系統對PCB的可靠性、空間利用率和信號完整性提出了更高要求。傳統的剛性PCB和線束已難以滿足需求,而軟硬結合板(Rigid-Flex PCB)憑借其獨特的“柔性+剛性”結構,正成為汽車電子的核心組件。
那么,為什么汽車電子越來越依賴軟硬結合板?本文將從技術優勢、應用場景、行業趨勢三個維度深入解析。

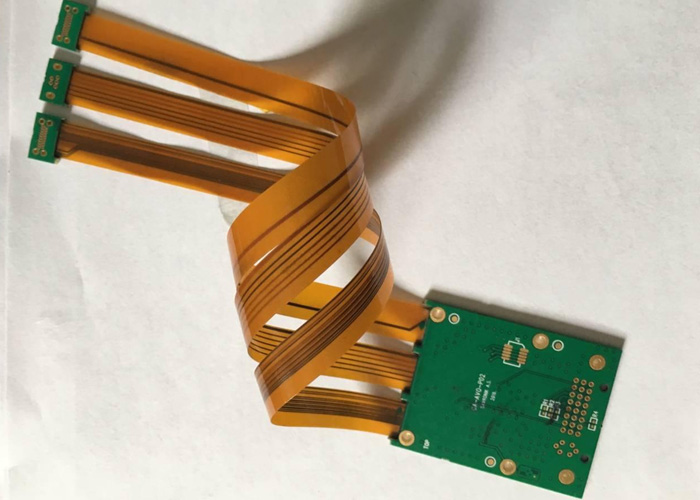

.png)
汽車軟硬結合板的核心優勢
軟硬結合板由剛性PCB和柔性電路(FPC)集成而成,兼具兩者的優點,在汽車電子中展現出不可替代的價值。
1. 空間節省與輕量化
三維立體布線:柔性部分可彎曲折疊,適應汽車內部不規則空間(如儀表盤、車門模塊)。
減少連接器:傳統線束需要多個連接器,而軟硬結合板一體化設計可減少30%以上的體積和重量。
2. 高可靠性與耐久性
抗振動沖擊:柔性電路可吸收機械應力,避免焊點開裂(符合ISO 16750振動測試標準)。
耐高溫高濕:采用聚酰亞胺(PI)基材,工作溫度范圍可達-40℃~125℃,適應發動機艙等嚴苛環境。
3. 信號完整性優化
減少傳輸損耗:柔性部分可縮短高速信號(如攝像頭、雷達數據)的傳輸路徑,降低阻抗不匹配風險。
抗電磁干擾(EMI):通過合理層疊設計,軟硬結合板能有效屏蔽車載電機、逆變器的噪聲干擾。

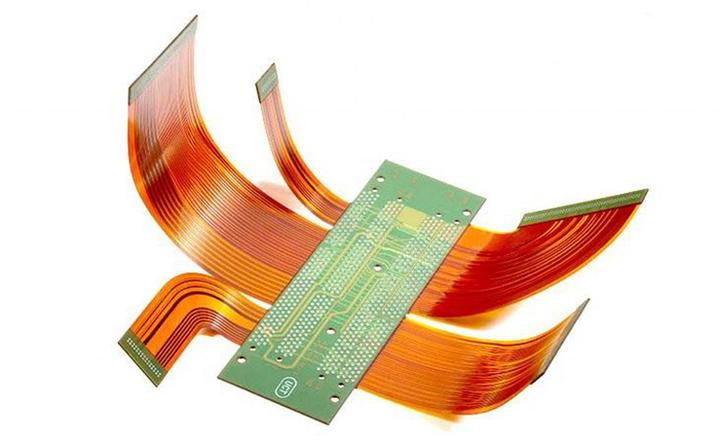

.png)
汽車剛?cè)峤Y(jié)合板典型汽車電子應用場景
1. 自動駕駛傳感器系統
毫米波雷達/激光雷達:軟硬結合板在狹小空間內實現高頻信號穩定傳輸,同時耐受車外溫度劇烈變化。
環視攝像頭模塊:柔性部分連接攝像頭與主板,避免振動導致的圖像抖動。
2. 新能源汽車三電系統
電池管理系統(BMS):軟硬結合板替代傳統線束,實現電池模組間的高精度電壓/溫度監測。
電控單元(ECU):剛性部分承載主控芯片,柔性部分連接功率模塊,提升散熱效率。
3. 智能座艙與人機交互
曲面顯示屏:柔性電路貼合異形屏幕設計,減少排線斷裂風險(如特斯拉中控屏)。
HUD抬頭顯示:超薄軟硬結合板在有限空間內集成驅動電路與光學組件。

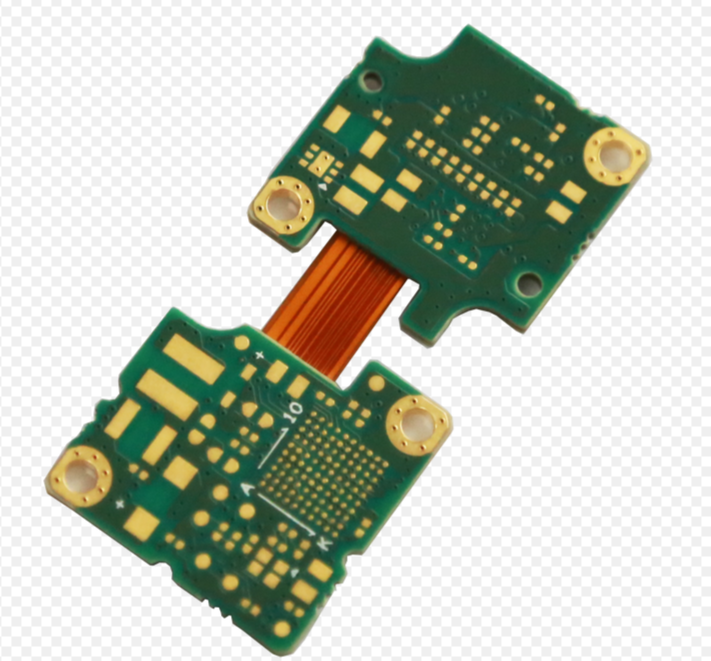

.png)
推動行業應用的三大趨勢
1. 汽車電子架構集中化
域控制器(Domain Controller)需更高集成度,軟硬結合板助力實現“PCB+線束”一體化設計。
2. 材料與工藝升級
高頻材料應用:如改性聚酰亞胺(MPI)滿足77GHz雷達需求。
嵌入式元件技術:將電阻、電容埋入板內,進一步提升空間利用率。
3. 成本下降與標準化
規?;a(chǎn)使軟硬結合板成本降低30%以上,逐步接近傳統PCB+線束方案。
行業標準(如IPC-6013DA)推動質量一致性提升。
軟硬結合板通過“剛?cè)岵?jì)”的設計,解決了汽車電子在空間、可靠性和信號傳輸上的核心痛點。隨著自動駕駛和電動車的普及,其應用范圍將進一步擴大。未來,更高集成度、更低成本的軟硬結合板,或?qū)⒊蔀橹悄芷嚨?ldquo;神經系統”,推動汽車電子邁向更高效、更安全的新階段。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
