電池軟硬結合板之加勒比海地區最大的太陽能電池陣列上線

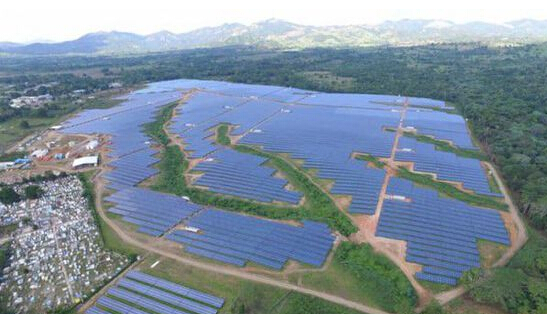

在多明尼加共和國安裝的33.4兆瓦光伏太陽能電池陣列，早在今年3月份已上線并網發電。電池軟硬結合板廠小編聽說這是在加勒比地區規模最大的太陽能電場，該項目規劃在第二階段將發電能力提升到67兆瓦容量。
該電場項目由Phanes集團與通用能源解決方案和Soventix合作開發，該工廠的第一階段包括132000張?zhí)柲茈姵匕?，?jù)說是多明尼加共和國全部太陽能電池板數量的3倍還多。繼第二階段完成后，會有總計270000張?zhí)柲苊姘?，擁有超過50,000兆瓦時的預期年產量。
位于蒙特普拉塔的這個太陽能設施預計將為超過5萬個家庭提供清潔電力，每年將節省約7萬噸二氧化碳排放。此外，預計該工廠將有效幫助多明尼加共和國節省因為發電而高價購買的燃料，高電價早已成制約多明尼加共和國經濟發展的因素。
