HDI廠之三星又有新花樣,這次他們搞出了可折疊款手機

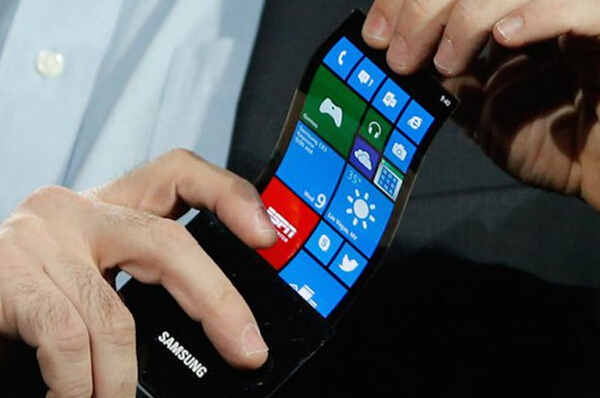

曲面屏一直是手機界熱議的話題,從按鍵、到觸摸屏再到曲面屏,這是個不斷發展的趨勢。所以,一直在做彎屏的三星手機,這次研發了一個曲面屏的專利,下面請隨HDI廠小編來了解一下!

三星通過利用一系列的面板和電極組成的“人造肌肉”,它可以讓智能手機即使被折疊成了不同的外形,但是仍然可以利用內部控制器對電壓進行控制,讓手機可以被使用。

所謂類似于“人造肌肉”的結構,主要由三種部件構成,一片可以彎曲的柔性顯示面板,一個可以控制傳輸視頻信號到顯示面板的圖像處理板,此外,它還有一個支撐部件連接在顯示面板和圖像處理板。

每一塊這樣的“人造肌肉”至少要連接兩塊面板,在外形產生變化時,它能靈活調整內部電壓。
三星在專利中還把這種“人造肌肉”描述成微小的矩陣面板。當有外力使面板發生彎曲的時候,它仍能通過內部控制器對電壓進行調節,并能在被彎曲的情況下對傳感器發出的信號做出反應。

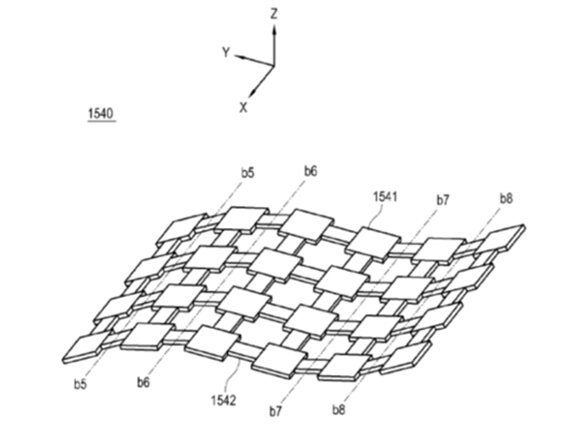

“人造肌肉”專利圖

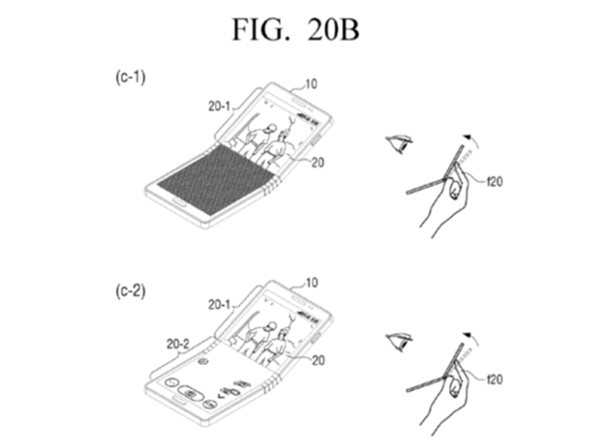

更有意思的是另外一個折疊屏幕的專利,它展示了雙屏折疊的設計。就像下圖那樣,手機被一分為二,上部是手機的顯示器部分,下半部分是手機的控制圖標部分。它們都可以被對半彎曲。顯示器面板被分到兩個區域,一個在手機頂部,一個在底部,它們可以被對半彎曲。

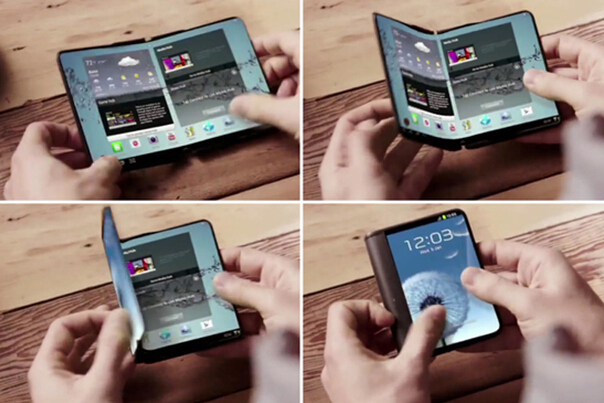

去年,還有傳聞稱三星內部開展了一項叫做 Project Valley 可折疊手機計劃,而據韓國IT新聞報道,三星有可能會在明年的全球移動大會上發布它的第一款可折疊設備。而它也不是唯一一家做可折疊設備的公司,此前LG和蘋果都申請過相關的專利。

所以,HDI廠小編可以認為,曲面屏要正式騰空出世的節奏嗎?
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
