優化車用PCB及HDI缺陷率方法

文章來源:百能網作者:龔愛清 查看手機網址
掃一掃!
掃一掃!
人氣:6368發布日期:2016-12-22 08:31【

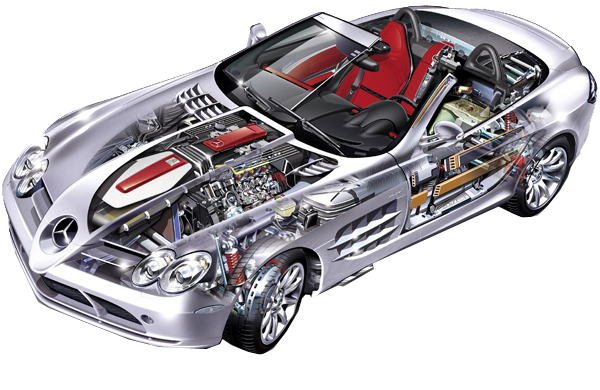

    在當今PCB及HDI重點應用對象中,汽車用PCB就占據重要位置。PCB抄板但由于汽車的特殊工作環境、安全性和大電流等要求特點,其對PCB及HDI的可靠性、環境適應性等要求較高,涉及的PCB技術類型也較廣,這對于PCB企業來說,是一個挑戰;而對于想開拓汽車PCB市場的廠商來說,需要對該新型市場做更多的了解和分析。

    汽車用PCB特別強調高可靠性和低DPPM,那么,我們的企業是否在高可靠性制造方面擁有技術和經驗的積累?是否與今后的產品發展方向一致?在制程控制上,是否能很好地按照TS16949的要求做?是否已經做到了低的DPPM?這些都要做仔細的評估,光看到這塊誘人的蛋糕而盲目進入,將會對企業本身帶來傷害。



    以下提供有代表性的部分專業生產汽車用PCB企業在測試過程中的一些特別做法提供給廣大PCB及HDI同仁備以參考:

    1、二次測試法

    部分PCB生產企業采納“二次測試法”以提高找出經第一次高壓電擊穿缺陷板率。

    2、壞板防呆測試系統

    越來越多的PCB生產廠家在光板測試機安裝了“好板打標系統”以及“壞板防錯箱”以有效地避免人為的漏失。好板打標系統為測試機對經過測試的PASS板進行標識,可有效地防范經測試的板或壞板流到客戶手中。壞板防錯箱為在測試過程中,測試出PASS板時,測試系統輸出箱子打開的信號;反之,測試出壞板時,箱子關閉,讓操作人員正確放置經過測試的電路板。

    3、建立PPm質量制

    目前PPm(Partspermillion,百萬分率的缺陷率)質量制在PCB制造廠商中開始廣泛應用。在眾多我公司客戶中,以新加坡的HitachiChemICal將其應用及取得的成效最為值得借鑒。在該廠內有20多人專門負責在線PCB的品質異常及PCB品質異常退貨的統計分析工作。運用SPC生產過程統計分析方法,將每片壞板及每片退回的缺陷板進行分類后統計分析,并結合微切片等輔助工具進行分析在哪個制作工序產生壞及缺陷板。根據統計的數據結果,有目的地去解決工序上出現的問題。

    4、比較測試法

    部分客戶不同批量PCB采用兩種不同品牌的機型進行對比測試,并跟蹤對應批量的PPm情況,從而了解兩種測試機的性能狀況,從而選擇更佳性能的測試機來進行測試汽車用PCB.

    5、提高測試參數

    選擇更高的測試參數來嚴格偵查此類PCB.PCBA OEM代工代料因為,如果選擇更高的電壓和閥值,增加高壓讀漏電次數,可提高PCB缺陷板的檢出率。例如蘇州某大型臺資PCB企業采用300V,30M,20歐進行測試汽車用PCB.
