指紋識別軟硬結合板支招假指紋識別技術
大家一定曾在電視上看刑偵電影的時候看過有罪犯通過制作假指紋來解開一些指紋鎖,其實,這在現實生活中也是存在的,尤其是在當下手機像素越來越高,我們的指紋甚至可以從高清照片上暴露無遺,2014年12月的新聞就有報道,德國國防部長的指紋就曾被人用他的高精度照片截取獲得。如何區分真假指紋,則成為指紋識別算法的一個關鍵的技術點,所以深聯指紋識別軟硬結合板給您支招假指紋識別技術。
.jpg)
圖1 假指紋欺詐方式
識別假指紋的方法可分為兩種,即硬件模式和軟件模式。其中,硬件模式需要設計專門的硬件設計,并與生物特征識別傳感器進行整合,但是設備更新難度較大;軟件模式則是對指紋傳感器獲取的圖像進行分析,對真假指紋進行對比,通過大量的學習,識別真假指紋。由于軟件模式更新更方便,因而得到更廣泛的客戶認可。
通過軟件識別假指紋是通過對提取的指紋特征數據進行分析,判斷真假指紋。由于假指紋存在一定程度的失真,因而會導致特征點丟失,另外,假指紋會加入一定的雜訊(例如橡皮泥做的假指紋存在氣泡),因而可以通過大量機器學習及人工智能形成數據基礎來識別假指紋(如圖2)。
.png)

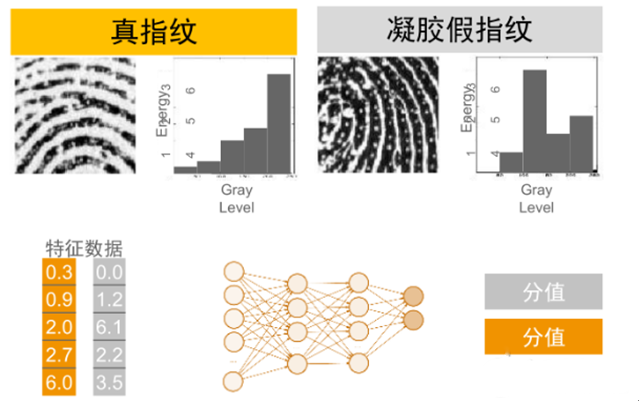

圖2 通過軟件識別假指紋
想起之前的“WannaCry”勒索病毒,小編仍是心有余悸,電腦里那么多稿件和資料額,天吶擼!~正在想如果真滴中招是否要交“贖金”,微軟發布了漏洞補丁,相關解決方法也相繼推出。隨著如今的假指紋的肆虐橫行,防假指紋算法和假指紋之間又將是一場技術比拼的生死博弈。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
