線路板元器件放置

（1）放置與結構有緊密配合的固定位置的元器件，如電源插座、指示燈、開關、連接件之類，這些元器件放置好后將其鎖定，使之以后不會誤動作。

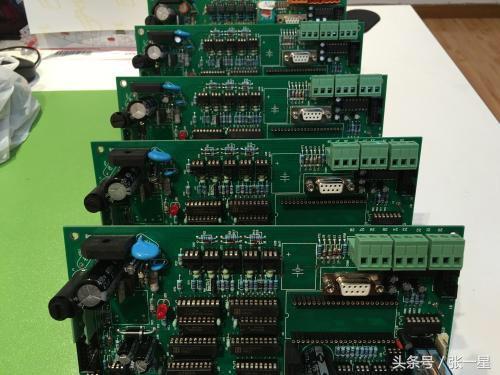

電路板元器件的放置和怎樣排高低壓？

（2）放置線路上的特殊元器件和大的元器件，如變壓器、繼電器、發熱元件、集成電路模塊等。電路板元器件的放置和怎樣排高低壓？

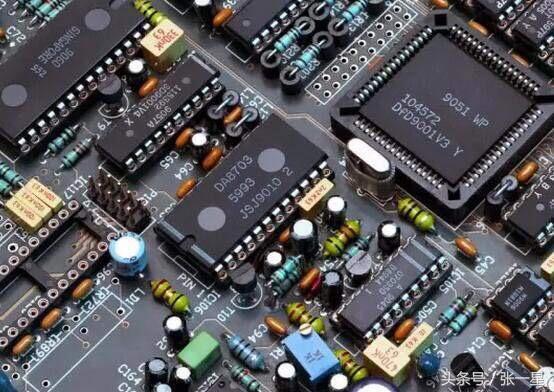

（3）放置小器件，元器件均放置在離板的邊緣3mm以內，至少大于印制線路板的厚度，這是由于在批量生產的流水線插件和波峰焊時，提供給導軌槽使用，也是防止外形加工引起邊緣部分的缺損。電路板元器件的放置和怎樣排高低壓？

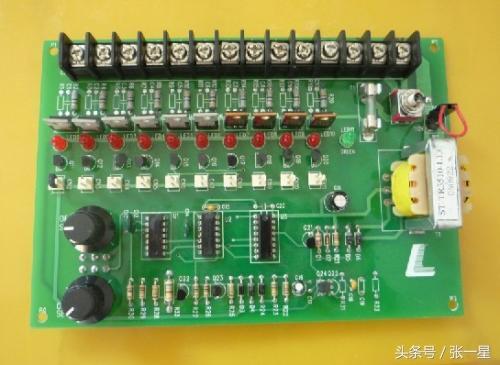

如果印制電路板上元器件過多，不得已超出 3mm 范圍時，可以在板的邊緣加上3mm的輔邊，輔邊開V形槽，在生產時用手掰斷即可。

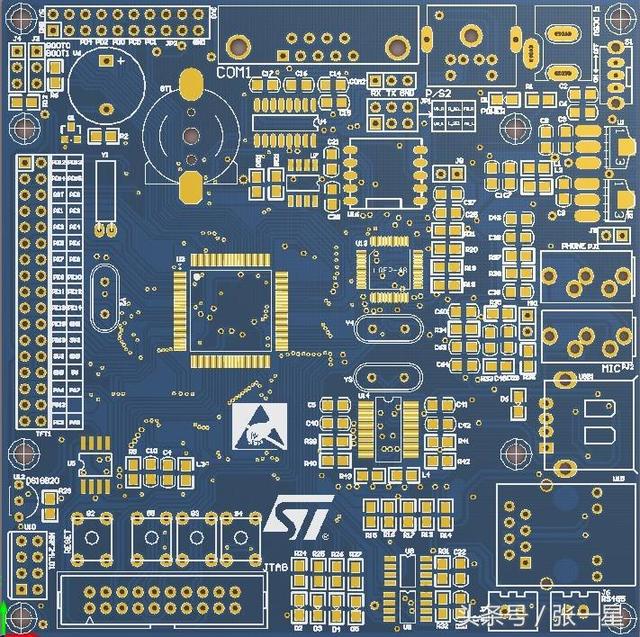

電路板元器件的放置和怎樣排高低壓？

高低壓電路之間的隔離

在許多印制電路板上同時有高壓電路和低壓電路，高壓電路部分的元器件與低壓部分的元器件要隔開放置，隔離距離與要承受的耐壓有關，電路板元器件的放置和怎樣排高低壓？

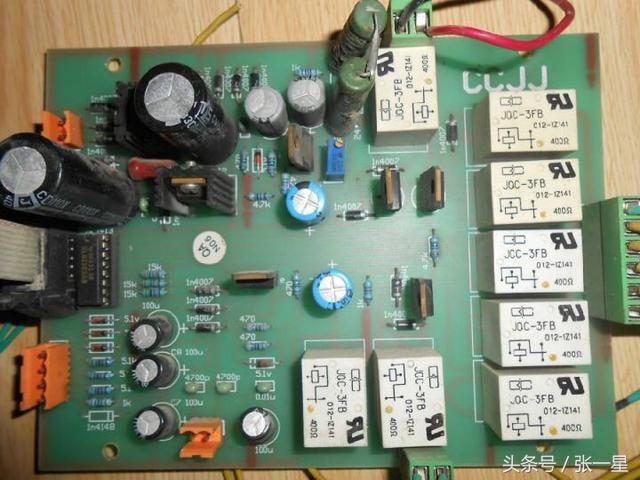

通常情況下，在 2000V 時，板上要距離 2mm，在此之上依比例算還要加大。

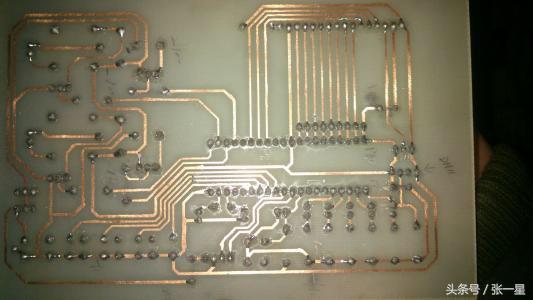

電路板元器件的放置和怎樣排高低壓？

例如，若要承受 3000V 的耐壓測試，則高、低壓電路之間的距離應在3.5mm以上。

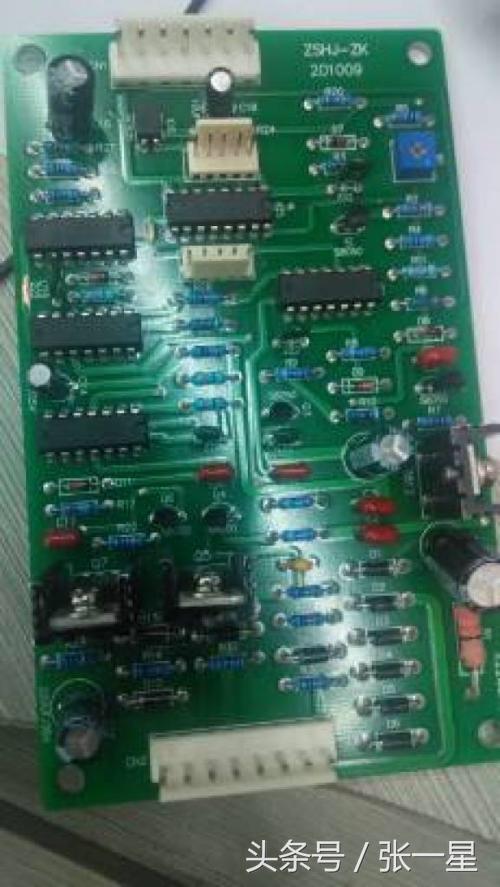

電路板元器件的放置和怎樣排高低壓？許多情況下為避免爬電，還在印制電路板上的高、低壓電路之間開槽。

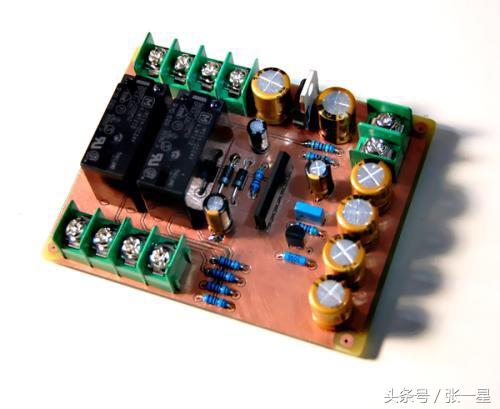

電路板元器件的放置和怎樣排高低壓？
