電路板廠之蘋果新專利曝光:在屏幕上鉆孔 拋棄劉海屏
本周早些時候,蘋果公司獲得了一項專利,該專利描述了用于安全地在屏幕上鉆孔的技術,從而消除了目前在iPhone XR,iPhone XS和iPhone XS Max存在的劉海。這項專利最初由荷蘭博客MobielKopen發現,該專利名為帶孔以容納組件的電子設備顯示屏,并于2016年6月提交。

蘋果在專利當中明確表示,該技術的目的是增加設備屏幕與機身之比,而無需移除任何必要的前置功能,如相機。與此同時,蘋果強調鉆孔的重要性,同時不會損壞屏幕的各個層。蘋果公司可能沒有像三星那樣擁有自己的顯示屏制造子公司,但專利顯示,蘋果公司正致力于在顯示屏上鉆孔而不影響其完整性,功能或外觀。

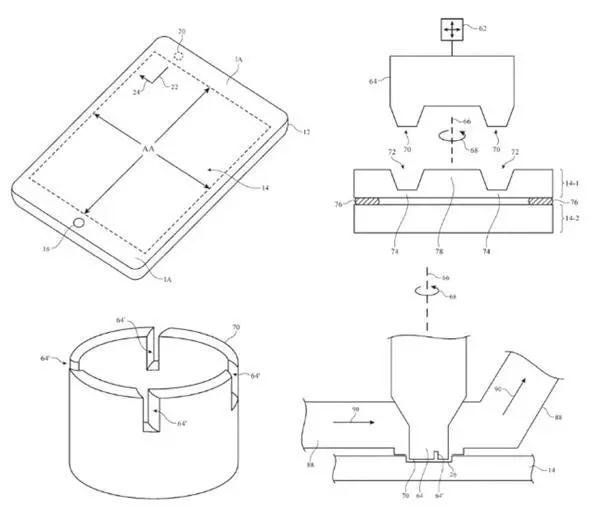

電路板廠認為,可以使用鉆孔和破碎操作來形成孔。鉆孔工具可用于在第一基底層中鉆出環形凹槽??梢栽诎疾蹆?nèi)形成變薄的環形區域。環形變薄區域可以破裂以釋放第一基底層的盤形部分,從而形成孔。密封劑環可圍繞孔以幫助在鉆孔操作期間緩沖顯示屏基板層。
與任何專利一樣,目前尚不清楚Apple是否會轉讓技術讓其供應商(包括三星)為相機和傳感器創建帶有孔的iPhone屏幕??紤]到蘋果最近所有iPhone版本都采用了劉海設計,似乎表明在蘋果公司愿意采用它之前,需要進一步完善鉆孔屏幕背后的技術。但該專利確實證明了iPhone制造商沒有完善智能手機的設計,并且目前的劉??赡苤皇菚簳r(shí)的妥協。值得注意的是,全球頂級蘋果內部人士去年報道,蘋果可能會在明年立即取消其iPhone設計當中的劉海。
