真空層壓機，降低壓力減少流膠，盡量保持較多的樹脂量，因為樹脂影響εr，樹脂保存多些，εr會低些?？刂茖訅汉穸裙?。因為PCB線路板板厚不均勻，就表明介質厚度變化，會影響Z0。

PCB廠應嚴格按客戶要求的PCB線路板板材型號下料，型號下錯，εr不對，板厚錯，制造PCB過程全對，同樣報廢。因為Z0受εr影響大，成品多層板要盡量避免吸水，因為水的εr＝75，對Z0會帶來很大的下降和不穩的效果。

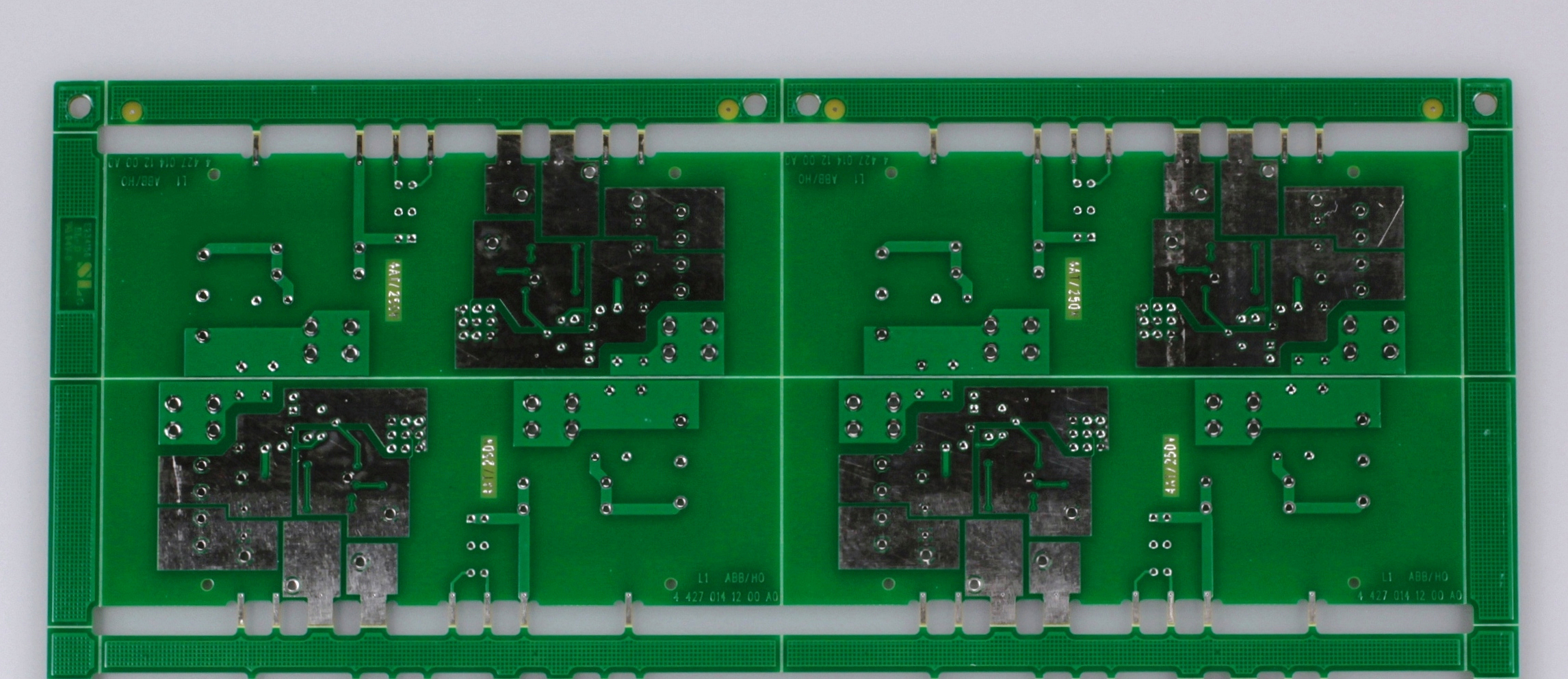

PCB線路板板面的阻焊會使信號線的Z0值降低1～3Ω，理論上說阻焊厚度不宜太厚，事實上影響并不很大。銅導線表面所接觸的是空氣（εr＝1），所以測得Z0值較高。但在阻焊后測Z0值會下降1～3Ω，原因是阻焊的εr為4.0，比空氣高出很多。

特別提醒：內層板務必找出導線缺口、凸口，對2GHZ高速訊號，即使0.05mm的缺口，也必須報廢；控制內層線寬和缺陷是關鍵。
