軟硬結合板的應用場景
軟硬結合板(Rigid-flex PCB)是一種兼具剛性PCB的耐久力和柔性fpc的適應力的新型印刷電路板,在所有類型的PCB中,軟硬結合是對惡劣應用環境的抵抗力最強的,因此受到工業控制、醫療、軍事設備生產商的青睞,內地的企業也正在逐步提高軟硬結合板占總體產量的比例。

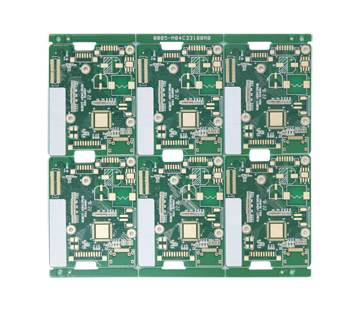

.jpg)
軟硬結合板是什么?
1.工業用途-工業用途包含工業、軍事及醫療所用到的軟硬結合板。大多數的工業零件,需要的特性是精準、安全、不易損壤,因此對軟硬板要求的特性是:高信賴度、高精度、低阻抗損失、完整的訊號傳輸品質、耐用度。但因?yàn)橹瞥痰膹?fù)雜度高,產出的量少且單價頗高。
2.手機-在手機內軟硬板的應用,常見的有折疊式手機的轉折處(Hinge)、影像模塊(camera Module)、按鍵及射頻模塊(RF Module)等。
3.消費性電子產品-消費性產品中,以DSC和DV對軟硬板的發展具有代表性,可分性能及結構兩大主軸來討論。以性能來說,軟硬板可以立體連接不同的PCB硬板及組件,所以在相同線路密度下可以增加PCB的總使用面積,相對可以提高其電路承載量,且減少接點的訊號傳輸量限制與組裝失誤率。另一方面,由于軟硬板較輕且薄,可以撓屈配線,所以對于縮小體積且減輕重量有實質的助益。
4.汽車-在汽車內軟硬板的用途,常用有方向盤上連接母版的按鍵、車用視訊系統屏幕和操控盤的連接、側邊車門上音響或功能鍵的操作連接、倒車?yán)走_(dá)影像系統、傳感器(sensor,含空氣品質、溫濕度、特殊氣體調節等)、車用通訊系統、衛星導航、后座操控盤和前端控制器連接用板、車外偵測系統等等用途。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
