汽車?yán)走_(dá)線路板盲孔板加工的優缺點
根據汽車?yán)走_(dá)線路板廠的經驗,介紹了幾種盲埋板的設計型式,根據結構可分為非對稱盲孔、掩埋孔和HDI。首先,非對稱盲孔(1):特征:盲孔1→2;1→3,通過孔1→4;可機械鉆孔,最小孔徑為0.15mm(平板厚度不超過1.0mm),盲孔具有此特性。優點:第一層具有較高的I/O利用率。盲孔板電路板加工時可以直接在墊子上鉆孔。兩塊墊子之間沒有痕跡。BGAI/O引線通過內層和底層,墊片直徑可設計為更大。缺點:兩種壓接工藝成本高,板的平整度差,容易造成板彎曲造成焊接困難。

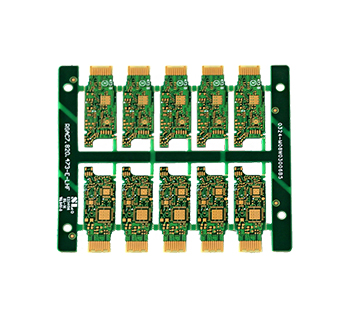

.jpg)
銅板表層多次遭受鍍銅不均勻,不易加工精細。非對稱盲孔(2):特點:盲孔1→2或4→3,通孔1→4;可機械鉆孔,最小孔徑為0.15mm(板厚不超過1.0mm)。優點:第一層具有較高的I/O利用率。盲孔板加工可以直接在墊子上鉆孔。沒有必要在襯墊之間進行追蹤。BGAI/O引線來自內層,可以設計更大的PAD直徑。缺點:需要兩張核心紙來提高加工成本。
IC技術節點的萎縮,I/O引腳數量急劇增加。芯片封裝技術經歷了從DIP、QFP、PGA、BGA、CSP到MCM的幾代變化,以及PCB主板圖形技術的功能實現。對PCB的要求越來越高,PCB的結構也從通孔、盲孔、高密度互連(HDI)、各層互連(ELIC)、盲埋板加工等方面發展,以適應高密度。發展趨勢良好。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
