HDI電路板是怎么定義的

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3820發布日期：2021-01-21 12:11【大中小】

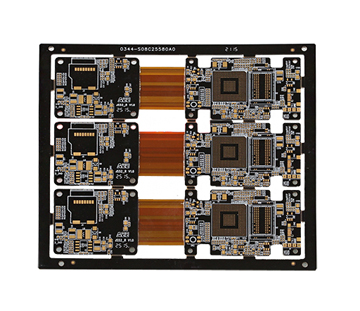

HDI電路板的定義是指孔徑在6mil(0.15mm)以下，孔環之環徑（Hole Pad）在0.25mm以下者的微導孔（Micro via），接點密度在130點／平方吋以上，布線密度于117吋／平方吋以上，其線寬／間距為3mil/3mil以下的印刷電路板。一般來說HDI電路板有以下幾項優點：

1. 可降低PCB成本：

當PCB的密度增加超過八層板后，以HDI來制造，其成本將較傳統復雜的壓合制程來得低。

2.增加線路密度：

傳統電路板與零件的互連，必須經由QFP四周所引出的線路與通孔導體作為連接的方式（扇入及扇出方式），因此這些線路需要占據一些空間。而微孔技術可以將互連所需的布線藏到下一層去，其不同層次間焊墊與引線的銜接，則以墊內的盲孔直接連通，

無須以扇入及扇出式布線。因此外層板面上可放置一些焊墊（如mini -BGA或CSP之小型球焊）以承接較多的零件，可增加電路板的密度。目前許多高功能小型無線電話的手機板，便是使用此種新式堆棧與布線法。

3.有利于先進構裝技術的使用：

一般傳統鉆孔技術因焊墊大小（通孔）及機械鉆孔的問題，并不能滿足新世代細線路的小型零件需求。而利用微孔技術的制程進步，設計者可以將最新的高密度IC構裝技術，如矩陣構裝（Array package）、CSP及DCA（Direct Chip Attach）等設計到系統中。

4. 擁有更佳的電性能及訊號正確性：

利用微孔互連除可以減少訊號的反射及線路間的串訊干擾，并使電路板線路的設計可以增加更多空間外，由于微孔的物理結構性質是孔洞小且短，所以可減少電感及電容的效應，也可減少訊號傳送時的交換噪聲。
