線路板廠告訴你什么是HDI
線路板廠是生產或者加工線路板的廠家或者企業線路板(Printed Circuie Board)印制PCB、HDI線路板的簡稱。
HDI:high Density interconnection的簡稱,高密度互連,非機械鉆孔,微盲孔孔環在6mil以下,內外層層間布線線寬/線隙在4mil以下,焊盤直徑不大于0.35mm的多層板制作方式稱之為HDI板。

盲孔:Blind via的簡稱,實現內層與外層之間的連接導通
埋孔:Buried via的簡稱,實現內層與內層之間的連接導通
盲孔大都是直徑為0.05mm~0.15mm的小孔,埋盲孔成孔方式有激光成孔,等離子蝕孔和光致成孔,通常采用激光成孔,而激光成孔又分為CO2和YAG紫外激光機(UV)。
.jpg)
1.HDI板板料有RCC,LDPE,FR4
RCC:Resin coated copper的簡稱,涂樹脂銅箔。RCC是由表面經粗化、耐熱、防氧化等處理的銅箔和樹脂組成的,其結構如下圖所示:(厚度>4mil時使用)
RCC的樹脂層,具備與FR一4粘結片(Prepreg)相同的工藝性。此外還要滿足積層法多層板的有關性能要求,如:
.jpg)
(1)高絕緣可靠性和微導通孔可靠性;
(2)高玻璃化轉變溫度(Tg);
(3)低介電常數和低吸水率;
(4)對銅箔有較高的粘和強度;
(5)固化后絕緣層厚度均勻
同時,因?yàn)镽CC是一種無玻璃纖維的新型產品,有利于激光、等離子體的蝕孔處理,有利于多層板的輕量化和薄型化。另外,涂樹脂銅箔具有12pm,18pm等薄銅箔,容易加工。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

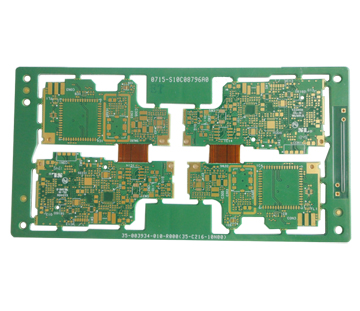

通訊手機HDI
-

-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP

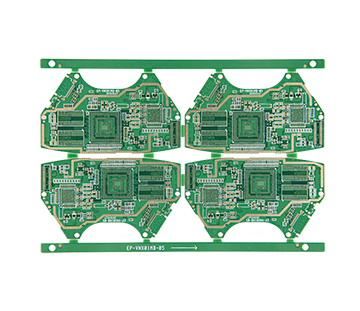

通訊手機HDI
-

-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金

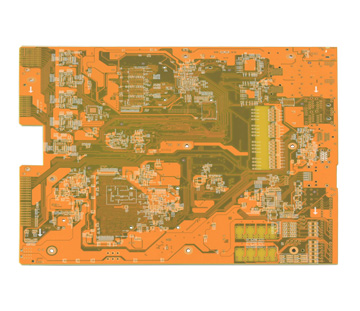

通訊模塊HDI
-

-
