指紋識別軟硬結合版的產品設計管控
傳統的安全保護方式,包括手機密碼、郵箱密碼、門鎖密碼、密碼箱密碼等,隨著科學技術水平的不斷提高,傳統安全保護方式在便捷性、安全可靠性已經不能滿足消費者的需求。因此出現了生物識別技術,指紋識別是生物識別的一種,其基于人體生物特征的唯一性,將比我們傳統的安全保護更簡單、可靠,所以被廣泛應用于智能手機、平板電腦等智能終端領域。
隨著智能電子產品的發展,對于安全性提出了更高的要求,所以指紋識別類模組及其他安全應用技術產品的應用必將越來越廣泛。FPC和剛撓結合產品可實現電子產品的彎曲組裝,被廣泛應用于指紋識別模組設計,隨著指紋識別模組應用需求的增長,該類設計的FPC及剛撓結合板必然也將得到快速的發展。根據產品功能的不同,指紋識別產品的設計也不同,從目前指紋識別模組產品的設計來看,主要分為撓性板(FPC)和剛撓結合板,FPC流程簡單、成本低,而剛繞結合板由于自帶補強,可以實現正反面同一位置SMT,成本相對比FPC高,目前兩種設計都有在智能手機中應用。

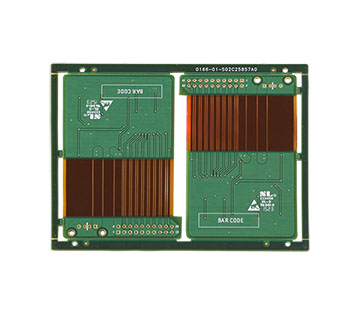

.jpg)
目前智能手機中應用最為廣泛的是電容式指紋識別方案,由于指紋芯片的特殊性,需要對不同設計的產品進行不同的管控。
1.為了保證IC貼裝的平整度,對空板的平整度也有較高的要求,普通空板產品的平整度一般為±0.10mm,由于指紋識別的特殊應用,一般客戶設計時會要求在指紋識別含鋼片的位置,平整度按照±0.05mm進行管控。所以對這類設計的指紋識別軟硬結合板,要特別注意板面平整度的管控。
2.對于指紋識別的產品,大多數都要求鋼片貼裝,鋼片的作用是起到兩個作用,一是起到提高FPC支撐強度的作用,為組裝提供硬度和精度保證。二是鋼片作為金屬,起到防靜電的作用。鋼片貼裝的精度會對指紋識別的效果和組裝的精度有影響,所以在貼裝時要特別控制。
3.對于指紋識別產品,由于芯片的特殊性,核心管控點在于靜電管控,靜電管控的好壞直接影響指紋識別的效果和速度。為了實現對靜電性能的管控,一般設計時都會對指紋芯片部位及整個接地網絡的鋼片接地阻值進行特殊管控,一般要求阻值控制在2Ω或3Ω以下。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
