使用過期PCB電路板的危害都有哪些?
客戶在定制電路板產品時,總會多制作一些,以備不時之需。時間久了,會出現PCB板過期但被自己忽略的現象。那么,使用過期PCB電路板的危害都有哪些?和深聯電路一起來了解一下。

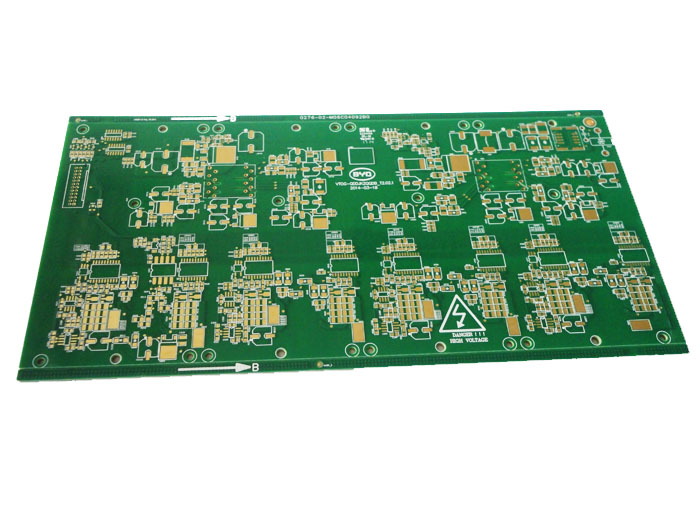

1、過期PCB可能造成表面焊墊發生氧化
焊墊氧化后將造成焊錫不良,最終可能導致功能失效或掉件風險。電路板不同的表面處理對于抗氧化的效果會不一樣,原則上ENIG要求要在12個月內用完;而OSP則要求要在六個月內用完,建議依照電路板廠的保存期限以確保品質。

2、過期PCB可能會吸濕造成爆板
電路板吸濕后經過回焊時可能會引起爆米花效應、爆板或分層等問題。這個問題雖然可以經由烘烤來解決,但烘烤有可能會引起其他的品質問題。
3、過期PCB的膠合能力可能會降解變質
電路板生產出來后,其層與層之間的膠合能力就會隨著時間的推移而漸漸降解甚至變質,在經過回焊爐高溫時,有可能造成電路板分層、表面氣泡產生,嚴重影響電路板的可靠性。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
