PCB廠電鍍設備維護與保養都有哪些方法?

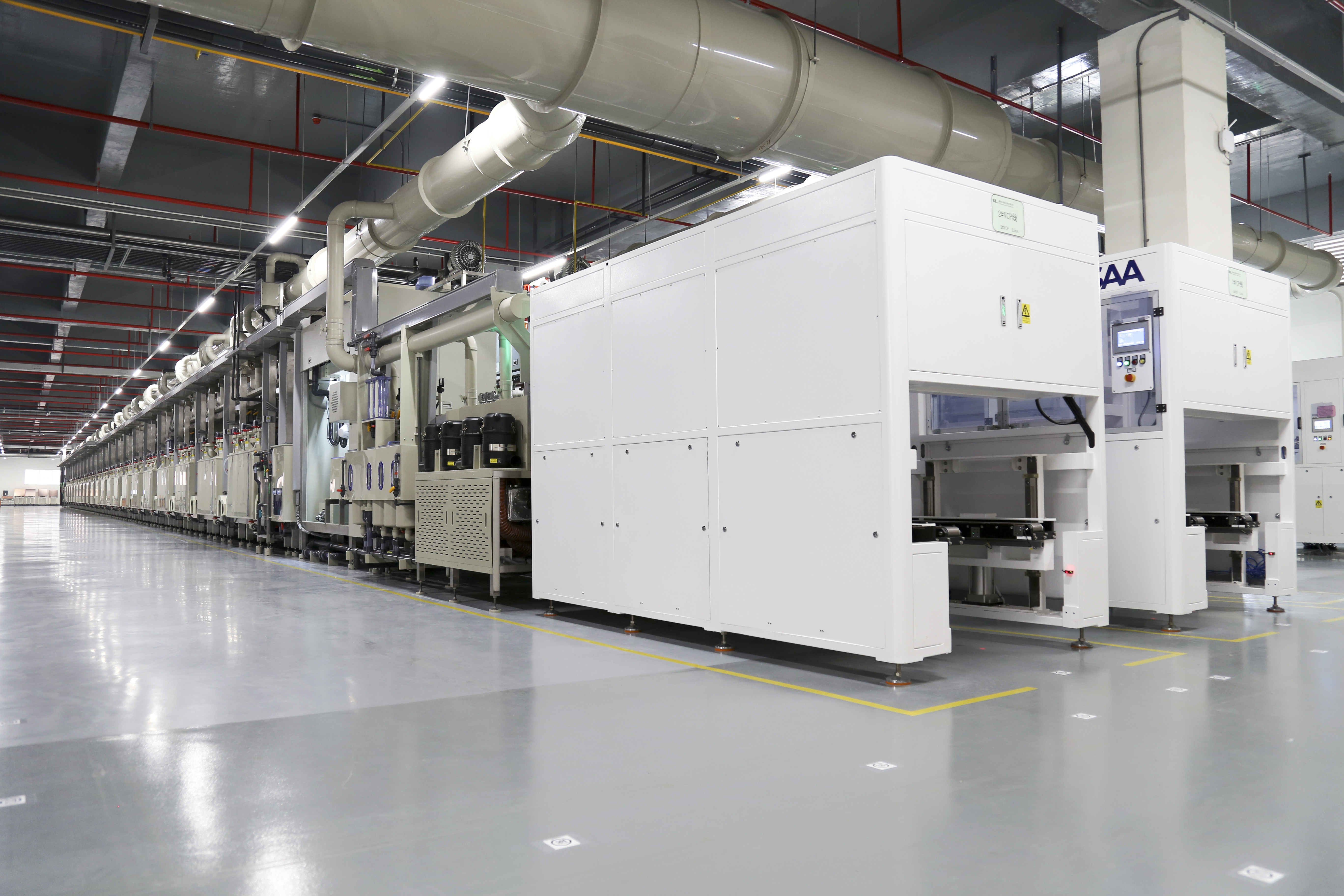

PCB廠家主要用的電鍍設備有兩種:水平式電鍍線與垂直式電鍍線。這兩種電鍍設備結構不同,電路板的運送方式不同,對于維護也稍有不同。那么,PCB廠家電鍍設備維護與保養都有哪些方法?
1、垂直電鍍線振動機構的維護與保養:
在垂直電鍍上,為保證電鍍時面銅的均勻性及孔銅的效果,會對板進行振動搖擺。30d要對減速機進行檢查,看其是否運轉正常,檢查其緊固性;要檢查震動安裝馬達螺栓的緊固性;檢查震動橡膠的磨損情況。180d對接線盒內的電源線接觸情形進行檢查,對出現接頭松動要及時加以緊固,對電線絕緣層熔化或老化的電源線,要及時進行更換;要對振動機構上的所有軸承進行一次檢查,對嚴重磨損的軸承要進行及時的更換。
2、槽體的維護與保養:
要對水洗槽進行一次清洗,對酸洗槽進行一次清洗并更換其槽液;對槽體的噴淋裝置進行一次檢查,查看有無出現阻塞情況;對鍍銅槽、鍍錫槽上的導電支座及陽極與火線接觸位,進行一次清潔,用抹布擦拭及砂紙進行打磨;對鍍銅槽、鍍錫槽的鈦籃、錫條籃進行一次檢查。
3、垂直電鍍線行車的維護與保養:
每周要對吊車及掛具進行一次清潔,使用抹布抹洗,并使用砂紙打磨。30d對掛具進行一次檢查,查看掛具的破損情況;對行車的電機及減速機進行一次檢查和維護,查看其整個傳動裝置。180d對行車及掛具進行一次深入的清潔及保養,要將掛具從行車上拆卸下來進行清潔。

4、水平電鍍線傳送裝置維護與保養:
對水平電鍍線的滾輪進行一次清潔,檢查是否出現松脫。每180d對滾輪進行一次檢查,檢查滾輪是否出現磨損;要對傳動齒輪、傳動軸及整個傳動系統裝置進行一次檢查,出現問及時修理。
5、循環過濾系統的維護與保養:
對濾筒進行一次檢查,查看濾筒是否出現滲漏情況。每10~15d的時間,要對過濾棉芯進行一次清潔或更換。30d要更換過濾碳芯,要對過濾泵進行一次清潔以及清潔氣泵的過濾風罩及過濾網。
以上便是PCB廠家電鍍設備維護與保養的一些方法,深聯電路希望能對你有所幫助。
