快速了解到什么是HDI線路板?

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:6307發布日期:2023-08-29 09:09【

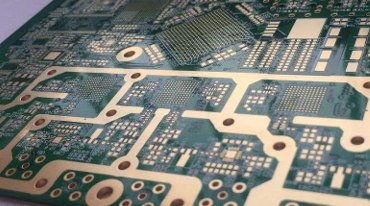

什么是HDI板?



HDI板(High Density Interconnector),即高密度互連板,是使用微盲埋孔技術的一種線路分布密度比較高的電路板。HDI板有內層線路和外層線路,再利用鉆孔、孔內金屬化等工藝,使各層線路內部實現連結。

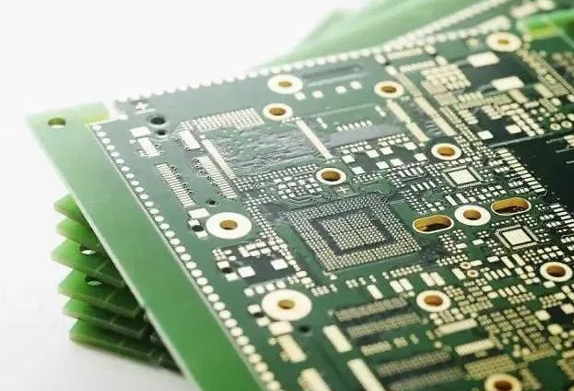

HDI板與普通PCB的區別



HDI板一般采用積層法制造,積層的次數越多,板件的技術檔次越高。普通的HDI板基本上是1次積層,高階HDI采用2次或以上的積層技術,同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術。當PCB的密度增加超過八層板后,以HDI來制造,其成本將較傳統復雜的壓合制程來得低。

HDI板的電性能和訊號正確性比傳統PCB更高。此外,HDI板對于射頻干擾、電磁波干擾、靜電釋放、熱傳導等具有更佳的改善。高密度集成(HDI)技術可以使終端產品設計更加小型化,同時滿足電子性能和效率的更高標準。



HDI板使用盲孔電鍍 再進行二次壓合,分一階、二階、三階、四階、五階等。一階的比較簡單,流程和工藝都好控制。二階的主要問題,一是對位問題,二是打孔和鍍銅問題。



二階的設計有多種,一種是各階錯開位置,需要連接次鄰層時通過導線在中間層連通,做法相當于2個一階HDI。第二種是,兩個一階的孔重疊,通過疊加方式實現二階,加工也類似兩個一階,但有很多工藝要點要特別控制,也就是上面所提的。第三種是直接從外層打孔至第3層(或N-2層),工藝與前面有很多不同,打孔的難度也更大。對于三階的以二階類推即是。





PCB廠講HDI板的優勢



這種PCB在突顯優勢的基礎上發展迅速:



1.HDI技術有助于降低PCB成本;

 2.HDI技術增加了線密度;

3.HDI技術有利于使用先進的包裝;

4.HDI技術具有更好的電氣性能和信號有效性;

5.HDI技術具有更好的可靠性;

 6.HDI技術在散熱方面更好;

7.HDI技術能夠改善RFI(射頻干擾)/EMI(電磁干擾)/ESD(靜電放電);

 8.HDI技術提高了設計效率;四.HDI板的材料對HDI PCB材料提出了一些新的要求,包括更好的尺寸穩定性,抗靜電移動性和非膠粘劑。



HDI PCB的典型材料是RCC(樹脂涂層銅)。



RCC有三種類型,即聚酰亞胺金屬化薄膜,純聚酰亞胺薄膜,流延聚酰亞胺薄膜。



RCC的優點包括:厚度小,重量輕,柔韌性和易燃性,兼容性特性阻抗和優異的尺寸穩定性。



HDI板制造的應用技術



HDI PCB制造的難點在于微觀通過制造,通過金屬化和細線。



1.微通孔制造微通孔制造一直是HDI PCB制造的核心問題。主要有兩種鉆井方法:



a.對于普通的通孔鉆孔,機械鉆孔始終是其高效率和低成本的最佳選擇。隨著機械加工能力的發展,其在微通孔中的應用也在不斷發展。

b.有兩種類型的激光鉆孔:光熱消融和光化學消融。



前者是指在高能量吸收激光之后加熱操作材料以使其熔化并且通過形成的通孔蒸發掉的過程。后者指的是紫外區高能光子和激光長度超過400nm的結果。



有三種類型的激光系統應用于柔性和剛性板,即準分子激光,紫外激光鉆孔,CO 2 激光。激光技術不僅適用于鉆孔,也適用于切割和成型。甚至一些制造商也通過激光制造HDI。雖然激光鉆孔設備成本高,但它們具有更高的精度,穩定的工藝和成熟的技術。激光技術的優勢使其成為盲/埋通孔制造中最常用的方法。如今,在HDI微通孔中,99%是通過激光鉆孔獲得的。



2.通過金屬化通孔金屬化的最大困難是電鍍難以達到均勻。對于微通孔的深孔電鍍技術,除了使用具有高分散能力的電鍍液外,還應及時升級電鍍裝置上的鍍液,這可以通過強力機械攪拌或振動,超聲波攪拌,水平噴涂。此外,在電鍍前必須增加通孔壁的濕度。除了工藝的改進外,HDI的通孔金屬化方法也看到了主要技術的改進:化學鍍添加劑技術,直接電鍍技術等。



3.細線細線的實現包括傳統的圖像傳輸和激光直接成像。傳統的圖像轉移與普通化學蝕刻形成線條的過程相同。對于激光直接成像,不需要攝影膠片,而圖像是通過激光直接在光敏膜上形成的。紫外波燈用于操作,使液體防腐解決方案能夠滿足高分辨率和簡單操作的要求。不需要攝影膠片,以避免因薄膜缺陷造成的不良影響,可以直接連接CAD/CAM,縮短制造周期,使其適用于限量和多種生產。



以上就是電路板廠整理的HDI線路板相關知識,希望大家有所收獲!

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
