電路板廠講PCB電路板郵票孔是什么？
一、PCB 郵票孔是什么？
電路板廠講郵票孔是指主板面板上的孔，用于將組成陣列的小型 PCB連接在一起，可以輕松地從PCB上移除組件。
郵票孔是穿孔的，當你向下推的時候，會折斷，你可以在不損壞 PCB本身的情況下卸下組件。

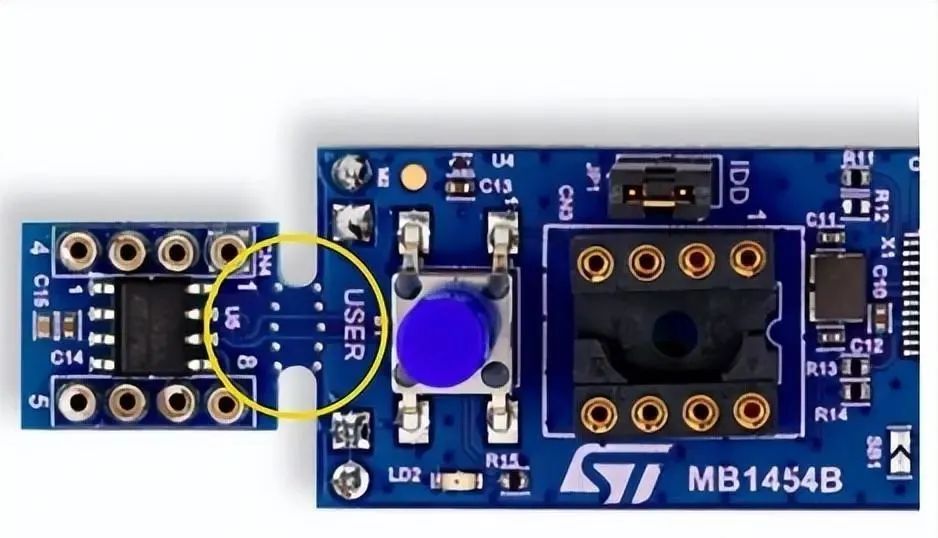

PCB 郵票孔
二、PCB 郵票孔的作用
PCB上設計的郵票孔的原因有很多：
1、可以將小 PCB板連接成一組
當你有一堆需要連接的PCB，又太小不能使用連接器，你就可以利用郵票孔的將它們連接起來。穿孔將使電流流過 PCB，并且與附近的其他 PCB連接。
2、可以在兩個不同的 PCB /設備之間傳輸電力和數據
如果你需要一個設備可以與另外一臺設備進行通信，可以使用郵票孔。
三、PCB 郵票孔設計要求
1、PCB 郵票孔 孔數
郵票孔通常是5個一組，用于將組件連接在一起，可能會因為PCB設計而異。

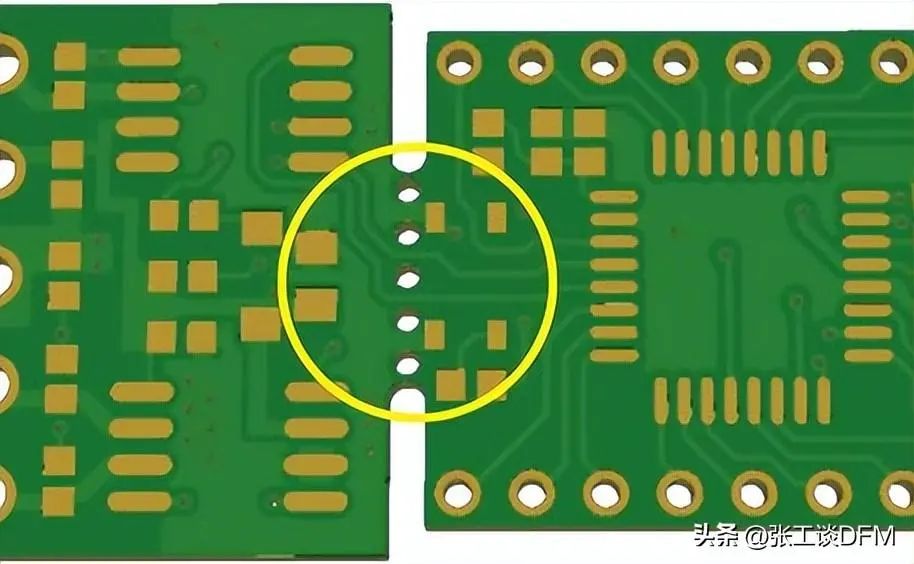

PCB 郵票孔 孔數
2、PCB 郵票孔尺寸
PCB郵票孔的尺寸通常為0.020英寸或直徑0.5毫米，會根據 PCB設計的而變化。PCB 郵票孔的尺寸由用于制造 PCB的材料厚度決定。
PCB 郵票孔尺寸
3、PCB 郵票孔孔間距
通常 PCB 郵票孔間距為0.030英寸或0.76毫米，這樣可以防止元件靠得太近而導致短路。

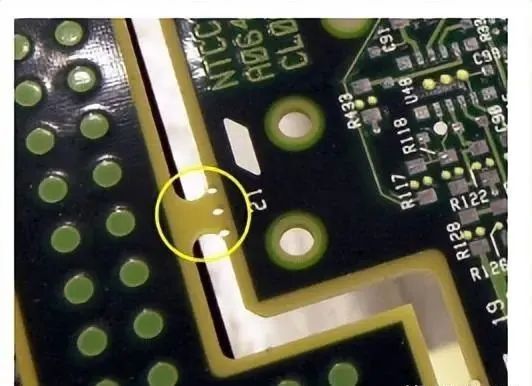

PCB郵票孔孔間距
四、4 個 PCB郵票孔設計技巧
1、足夠的拉片來維持 PCB
由于PCB郵票孔是一個開口，也就是說兩者之間沒有任何聯系，如果是這樣的話，PCB的兩部分之間就會出現短路。
為了避免這種情況發布，必要確保選項卡足夠堅固，可以支撐上方組件的重量。
2、應該遠離敏感元件
必須要遠離敏感元件，因為拉片很容易損壞，容易導致電氣短路。
應該遠離敏感元件
3、兩個郵票孔之間的間距應該在 60mm-90mm之間
如果兩個郵票孔之間的空間太大，不方便安裝組件。如果間距太小，焊料就容易流到其他地方，造成短路。
4、與最近的組件之間至少有0.125ich 的間距
最近的組件之間應至少保持0.125 英寸的間隙，尤其是對于高密度 PCB。距離組件越近，焊接固定就越困難。距離太近，容易在焊盤/走線之間形成焊橋。
五、PCB 郵票孔和 V型槽的區別
1、V 型槽
V 型槽是 PCB 組裝最常見的方式，V-CUT是指可以將幾塊板或同一塊板組合拼接在一起，然后在PCB加工后用V-CUT機在板之間切出V形槽，可以在使用過程中或封裝前折斷。
采用雙面V型槽時，V型槽的深度應控制在1/3（兩側槽的總和）左右，且槽尺寸準確，深度均勻。

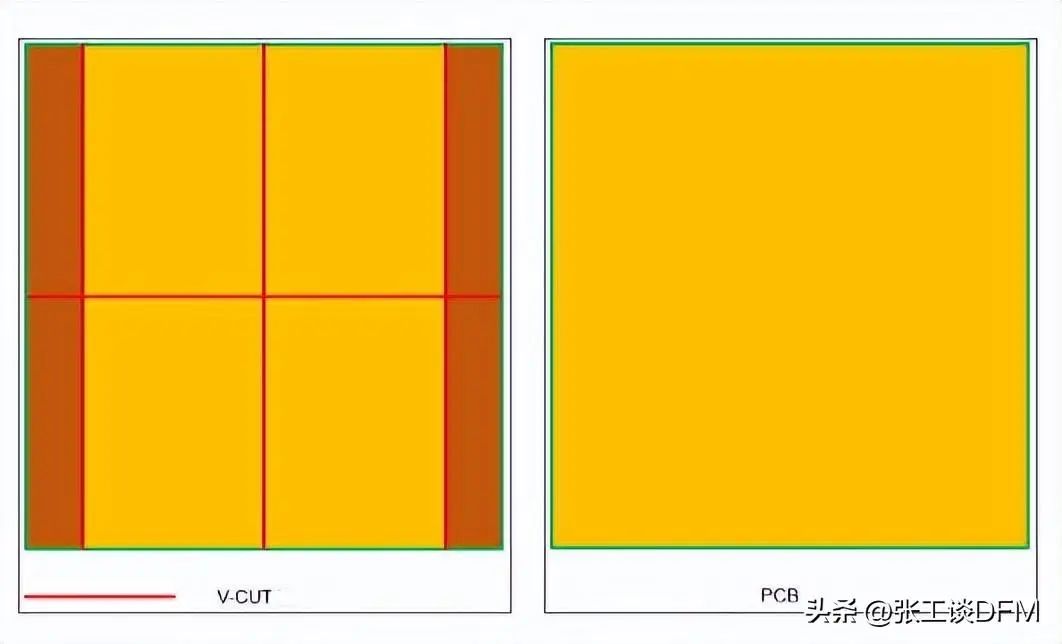

V 型槽
V型槽的優點：
· 成本低
· 更容易制造
· 品質會更好，不容易變形
2、 PCB郵票孔
在很多設計中，會用 PCB 郵票孔代替 V形槽。

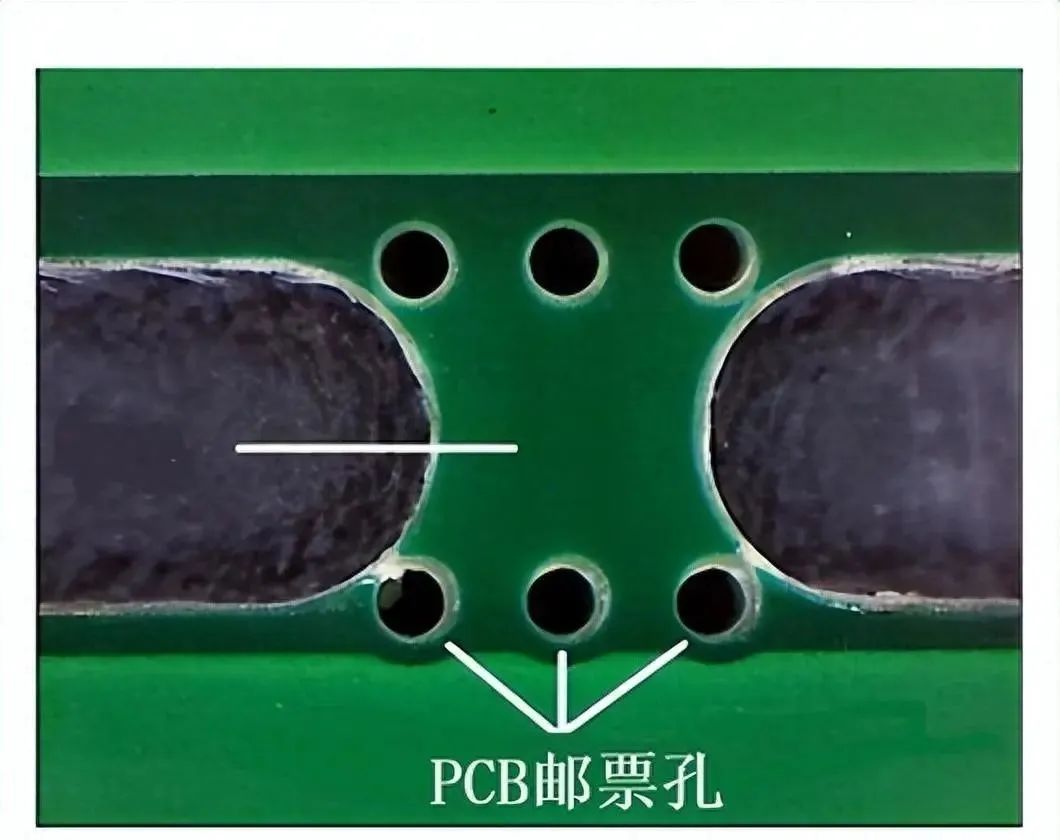

PCB郵票孔
軟硬結合板廠講郵票孔的優點：
1、強度更好，可以直接折斷，不像絲錐需要銑床設備切割；
2、有更大的抓地力
孔越大，粘合劑抓住的表面積就越大，這樣安裝會比較容易，并且可以防止 PCB移動。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
