揭秘軟硬結合板,如何重塑現代生活?

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1926發布日期:2024-03-18 11:26【

軟硬結合板,作為現代電子產業中不可或缺的一部分,其重要性日益凸顯。隨著科技的飛速發展,人們對于電子產品的需求也在不斷增長,而軟硬結合板作為連接硬件與軟件的橋梁,其質量和性能直接影響著電子產品的整體表現。因此,了解軟硬結合板的相關知識,對于廣大消費者以及電子產業從業者來說,都是十分必要的。

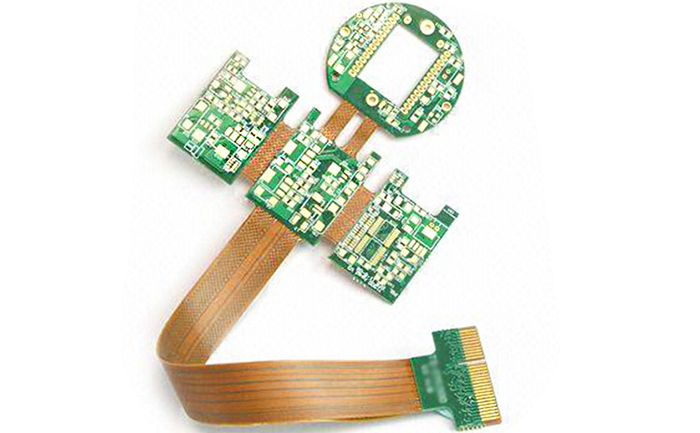

軟硬結合板,又稱為混合集成電路板,是將電子元器件、集成電路等硬件部分與印刷電路板(PCB)等軟性部分相結合的一種電子部件。它通過特定的工藝將硬件與軟件部分緊密結合,實現電子設備的高效運行。軟硬結合板的出現,不僅提高了電子產品的性能,還降低了生產成本,為電子產業的發展注入了新的活力。

HDI(高密度互聯)線路板是軟硬結合板的一種重要類型。HDI線路板具有高線路密度、高精度、高可靠性等特點,廣泛應用于手機、平板電腦、筆記本電腦等高端電子產品中。隨著5G、物聯網、人工智能等技術的快速發展,HDI線路板的需求也在持續增長。



在生產HDI線路板的過程中,需要采用先進的生產工藝和設備,以確保產品質量和性能。其中,激光直接成像(LDI)技術是HDI線路板生產中的一項關鍵技術。LDI技術通過激光直接照射在電路板上形成圖像,無需使用傳統的光刻膠和顯影液,從而大大提高了生產效率和產品精度。此外,HDI線路板的生產還需要嚴格控制生產環境,確保生產過程中的無塵、無菌、恒溫等條件,以避免產品質量問題。

除了生產工藝和設備外,HDI線路板的設計也是至關重要的。設計師需要根據產品的實際需求,合理規劃線路布局、元件排列等,以確保電子設備的正常運行。同時,設計師還需要關注電磁干擾、熱設計、可靠性等方面的問題,以提高HDI線路板的綜合性能。

隨著電子產業的不斷發展,HDI線路板的應用領域也在不斷拓展。除了傳統的消費電子領域外,HDI線路板還廣泛應用于汽車電子、航空航天、醫療器械等領域。這些領域對于HDI線路板的要求更加嚴格,需要更高的性能、更小的體積和更低的成本。因此,未來的HDI線路板行業將面臨更大的挑戰和機遇。

對于廣大消費者來說,了解軟硬結合板和HDI線路板的相關知識,有助于更好地選擇和使用電子產品。在購買電子產品時,消費者可以關注產品的硬件配置、軟件性能以及生產工藝等方面,以確保購買到性能優異、質量可靠的產品。

總之,軟硬結合板作為電子產業中的重要組成部分,其發展和應用對于推動電子產業的進步具有重要意義。未來,隨著科技的不斷進步和市場需求的變化,軟硬結合板將會迎來更加廣闊的發展空間和更多的發展機遇。同時,我們也需要關注其生產過程中可能存在的環境問題和資源消耗問題,以實現可持續發展。
