為你揭秘電路板上的孔的類型和作用

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1894發布日期:2024-12-05 11:29【

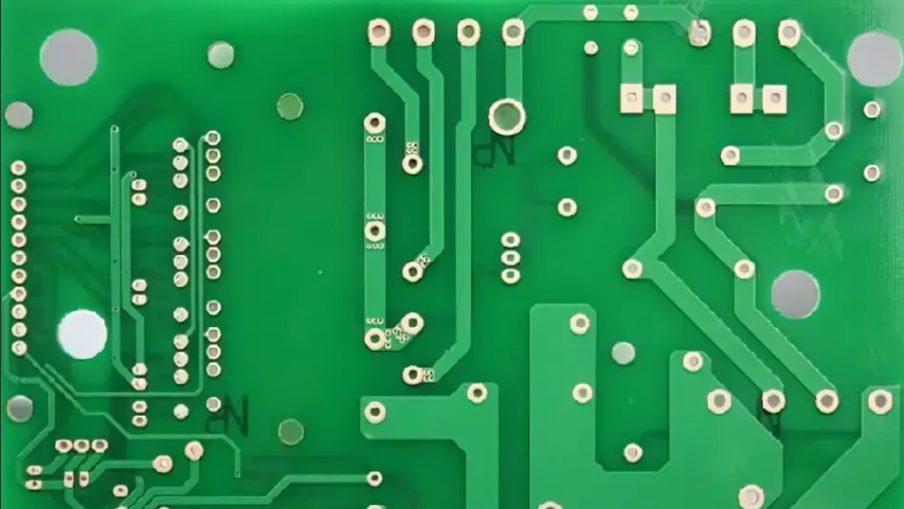

電路板是電子產品的核心部件,起到連接并承載電子元件的作用。它通過印制或蝕刻導電線路,構建起電子元件間信號與電力傳輸?shù)耐ǖ?,保障設備正常運行。如今電路板正朝著高密度、高性能、小型化等方向不斷發展,以適配各類先進電子產品的需求。它上面布滿了各種孔,這些孔有什么作用呢?

線路板上的孔可以分為以下幾種類型:
1.連接孔:這種孔是用來連接線路板上的不同層的導電路徑,它們通常是通過鍍銅或填充導電材料來實現的。連接孔可以提高線路板的信號完整性和電氣性能,也可以節省線路板的空間和成本。


2.非連接孔:這種孔是用來固定線路板或安裝元器件的,它們不需要導電,只是起到機械作用。非連接孔可以增強線路板的穩定性和耐久性,也可以防止線路板的變形和開裂。


3.盲孔和埋孔:這種孔是指只連接線路板的部分層的孔,它們不貫穿整個線路板,而是隱藏在內部。盲孔和埋孔可以實現更復雜的線路設計,也可以提高線路板的密度和性能,但是它們也增加了線路板的制造難度和成本。


4.以實現更精密的線路布局,也可以滿足更高的信號頻率和速度的要求,但是它們也對線路板的質量和可靠性提出了更高的標準。

PCB上的孔主要有以下幾種作用:

導通孔

導通孔的作用十分關鍵,它主要是用于實現不同層之間的電氣連接。我們知道,電路板常常是多層結構,各層有著不同的線路布局,而導通孔就像是一個個 “橋梁”,可以讓信號或者電流在不同層的線路之間順利傳導,使得整個電路板上的電路形成一個完整且連通的體系,確保電子元件之間能夠準確無誤地傳輸信號、進行電力供應,從而保障電子設備正常工作。

安裝孔

安裝孔主要是為了方便將電路板固定在電子設備的外殼或者其他結構上。比如在電腦主板安裝到機箱內時,就會通過相應的螺絲等連接件穿過安裝孔,將主板穩穩地固定在合適的位置,避免其在設備使用過程中出現晃動、位移等情況,保證了電路板上各元件能處于穩定的工作環境,也利于設備整體的穩定性和可靠性。

散熱孔

部分電路板上會設置散熱孔,尤其是那些功率較大、電子元件發熱量較多的電路板。散熱孔能夠增加空氣的流通,幫助熱量更快地散發出去。像電腦的顯卡電路板,在高負載運行時會產生大量熱量,散熱孔配合散熱風扇等散熱裝置,能有效降低電路板及元件的溫度,防止因過熱而出現元件性能下降甚至損壞等問題,延長電路板及整個電子設備的使用壽命。



線路板上的孔是電子產品的重要組成部分,它們不僅影響著線路板的功能和性能,也影響著線路板的美觀和壽命。了解線路板上的孔的類型和作用,可以幫助我們更好地選擇和使用線路板,也可以讓我們對電子產品有更深的認識和欣賞。
