深入探究手機無線充線路板的工作原理與優勢

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1066發布日期：2024-12-09 09:34【大中小】

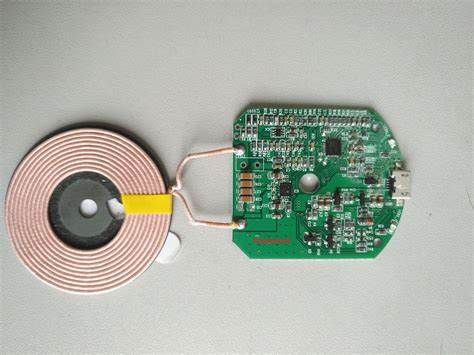

手機無線充線路板是實現手機無線充電功能的核心部件。

一、功能與原理

接收能量：通過感應線圈接收來自無線充電器發射的電磁能量。當無線充電器工作時，會產生一定頻率的交變磁場，手機無線充線路板中的感應線圈在這個磁場中會產生感應電流。

能量轉換與調節：將接收到的交流感應電流轉換為適合手機電池充電的直流電流。這一過程通常需要經過整流、濾波、穩壓等一系列電路的處理，以確保輸出的電流穩定、安全，不會對手機電池造成損害。

通信與控制：與手機進行通信，以便根據手機的需求調整充電功率和狀態。例如，當手機電量較低時，無線充線路板可以提高充電功率，加快充電速度；當手機電量接近充滿時，降低充電功率，以保護電池壽命。

二、組成部分

手機無線充PCB通常由以下幾個主要部分組成：

感應線圈：是接收無線充電能量的關鍵部件，一般由銅線圈繞制而成。其尺寸、匝數和材質等因素會影響充電效率和性能。

整流電路：將感應線圈產生的交流電流轉換為直流電流。常見的整流電路有橋式整流器等。

濾波電路：用于去除整流后直流電流中的紋波，使輸出的電流更加平滑穩定。通常由電容、電感等元件組成。

穩壓電路：保證輸出給手機電池的電壓在一個穩定的范圍內，防止過高或過低的電壓對手機電池造成損害?？梢圆捎镁€性穩壓芯片或開關穩壓芯片等實現。

控制芯片：負責整個無線充電過程的控制和管理。它可以與手機進行通信，根據手機的需求調整充電功率和狀態，同時還可以監測充電過程中的溫度、電流、電壓等參數，確保充電安全。

三、特點與優勢

便捷性：無需使用充電線，只需將手機放置在無線充電器上即可開始充電，避免了充電線的纏繞和插拔，使用更加方便快捷。

耐用性：減少了充電接口的插拔次數，降低了手機充電接口的磨損和損壞風險，延長了手機的使用壽命。

美觀性：無線充電技術使得手機在充電時無需連接充電線，更加簡潔美觀，符合現代電子產品的設計趨勢。

安全性：一些無線充線路板具有過壓保護、過流保護、過熱保護等功能，可以有效保護手機和用戶的安全。
