關于汽車天線PCB的生產制造注意事項

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1365發布日期:2024-12-07 09:57【

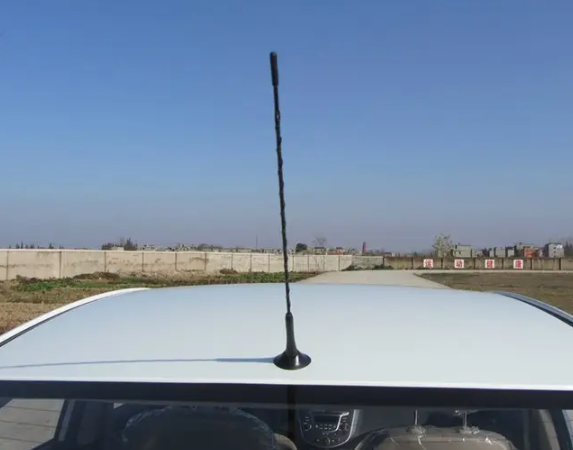

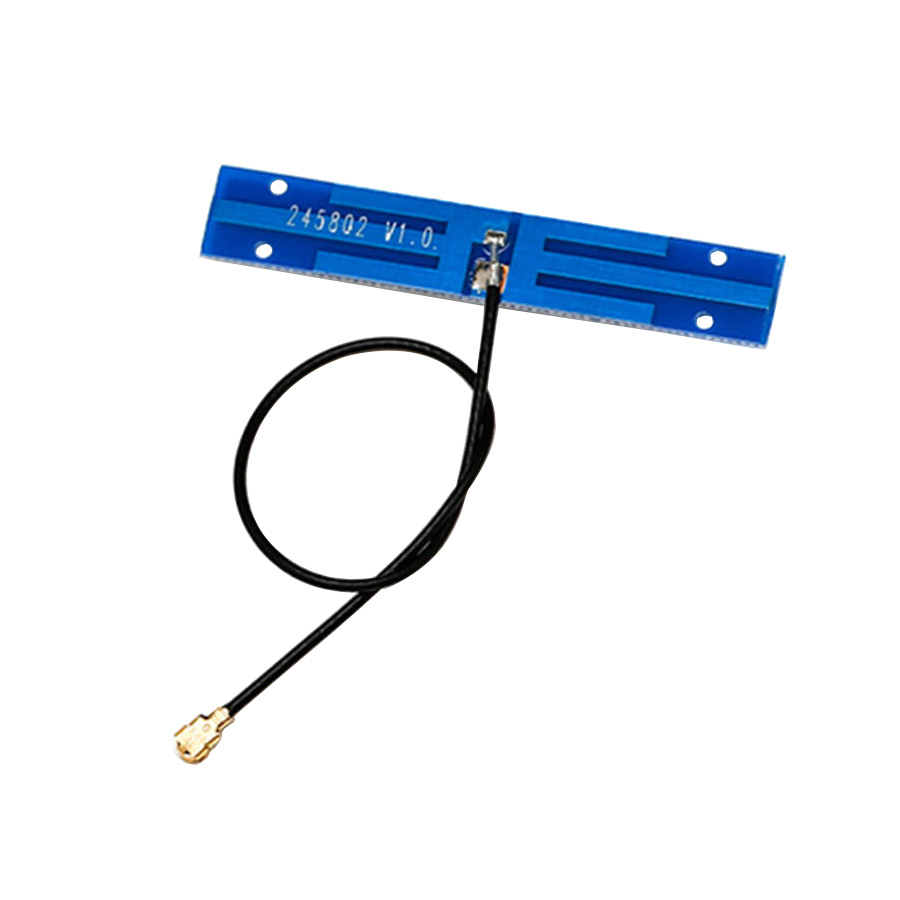

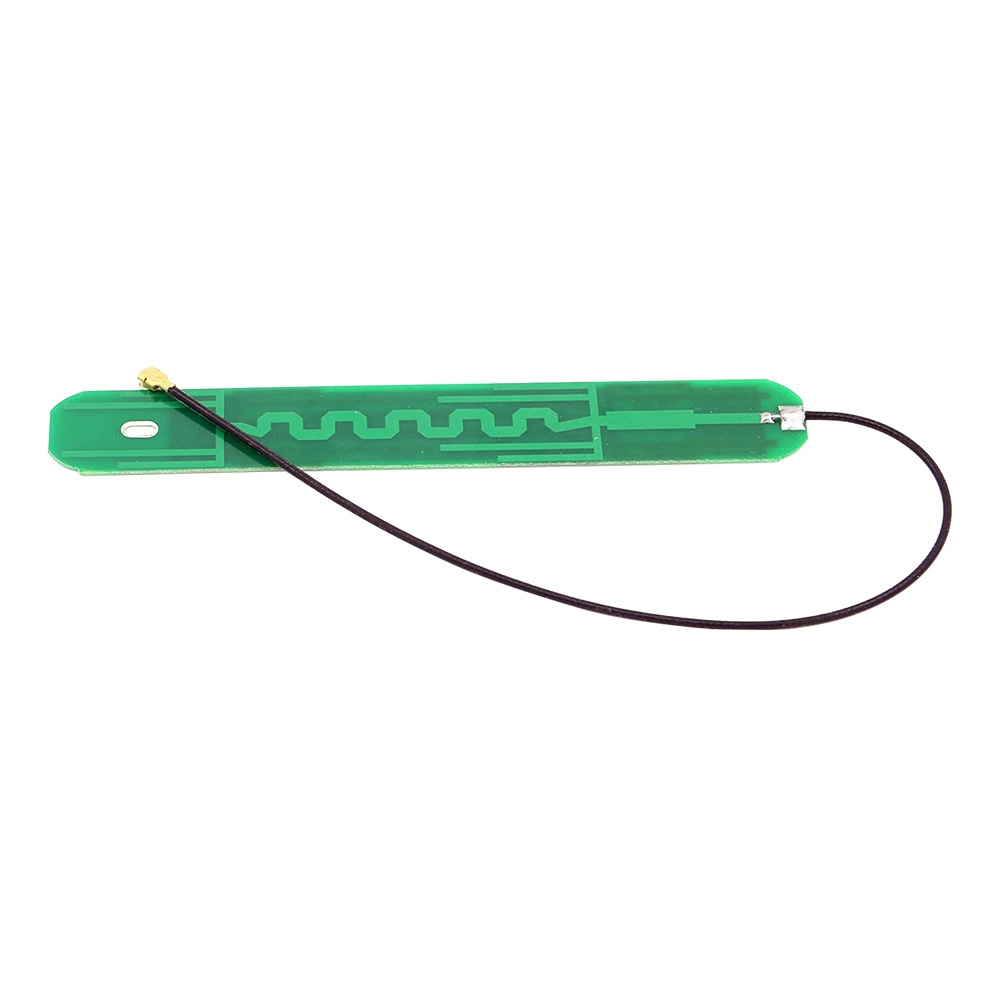

汽車天線 PCB 是汽車天線系統的關鍵組件。它具備特定的高頻特性設計,通過精準的布線與材料選擇來確保天線信號的高效傳輸與收發。同時,汽車天線 PCB 需兼顧電磁兼容性與機械穩定性,在復雜的汽車電磁環境中可靠運行,并適應車輛行駛中的振動、溫度變化等狀況,以保障汽車天線功能的穩定發揮,為汽車通信、導航等系統提供有力支撐。

接下來跟隨小編一起來了解一下關于汽車天線PCB的生產制造注意事項。



線路板制造工藝選擇

蝕刻工藝

汽車天線 PCB 的蝕刻工藝要精確控制,以確保天線線路的精度和質量。對于高頻天線線路,蝕刻精度要求更高,一般線寬和線間距可以達到 0.1mm 甚至更小。采用先進的蝕刻設備和工藝參數,如合適的蝕刻液濃度、蝕刻速度和蝕刻溫度等,能夠保證天線線路的清晰和完整。

在蝕刻過程中,要注意避免蝕刻過度或蝕刻不足的情況。蝕刻過度可能會導致線路變細,影響天線的阻抗特性;蝕刻不足則會使線路之間的絕緣間距不夠,增加短路風險。

鉆孔工藝

汽車天線 PCB 上的過孔用于連接不同層的線路和安裝元器件。鉆孔的精度和質量直接影響 PCB 的電氣性能和機械性能。在鉆孔過程中,要控制好鉆孔的直徑、深度和垂直度。對于高頻天線 PCB,過孔的孔徑要盡量小,以減少對信號傳輸?shù)挠绊憽?/p>

鉆孔后的孔壁要進行金屬化處理,以確保良好的導電性。通常采用化學鍍銅或電鍍銅的方式,在孔壁上形成一層均勻的銅層。金屬化過孔的質量控制包括銅層厚度、附著力和均勻性等方面,這些因素都會影響信號在層間的傳輸效果。

汽車天線線路板質量檢測與控制

電氣性能檢測

在生產過程中,要對汽車天線 PCB 進行全面的電氣性能檢測。包括天線的諧振頻率、增益、輸入阻抗、駐波比等參數的測試。可以采用網絡分析儀等專業設備,在模擬汽車實際工作環境的條件下進行測試,確保天線的電氣性能符合設計要求。

對 PCB 上的信號線路進行通斷測試和短路測試,檢查線路是否存在開路或短路故障。同時,要檢測濾波電路、匹配電路等輔助電路的功能是否正常,保證天線系統的整體性能。

外觀與機械性能檢查

外觀檢查主要包括 PCB 的表面平整度、線路完整性、元器件安裝情況等方面。檢查線路是否有劃傷、氧化或翹起等問題,元器件是否安裝牢固、引腳是否焊接良好。

機械性能檢查要驗證 PCB 在模擬汽車振動和沖擊環境下的穩定性??梢酝ㄟ^振動臺和沖擊試驗機等設備,按照汽車行業標準進行測試,檢查 PCB 是否會出現松動、斷裂或接觸不良等情況。



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
