手機無線充線路板:如何打造穩定的充電體驗

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:1283發布日期:2025-03-08 02:23【

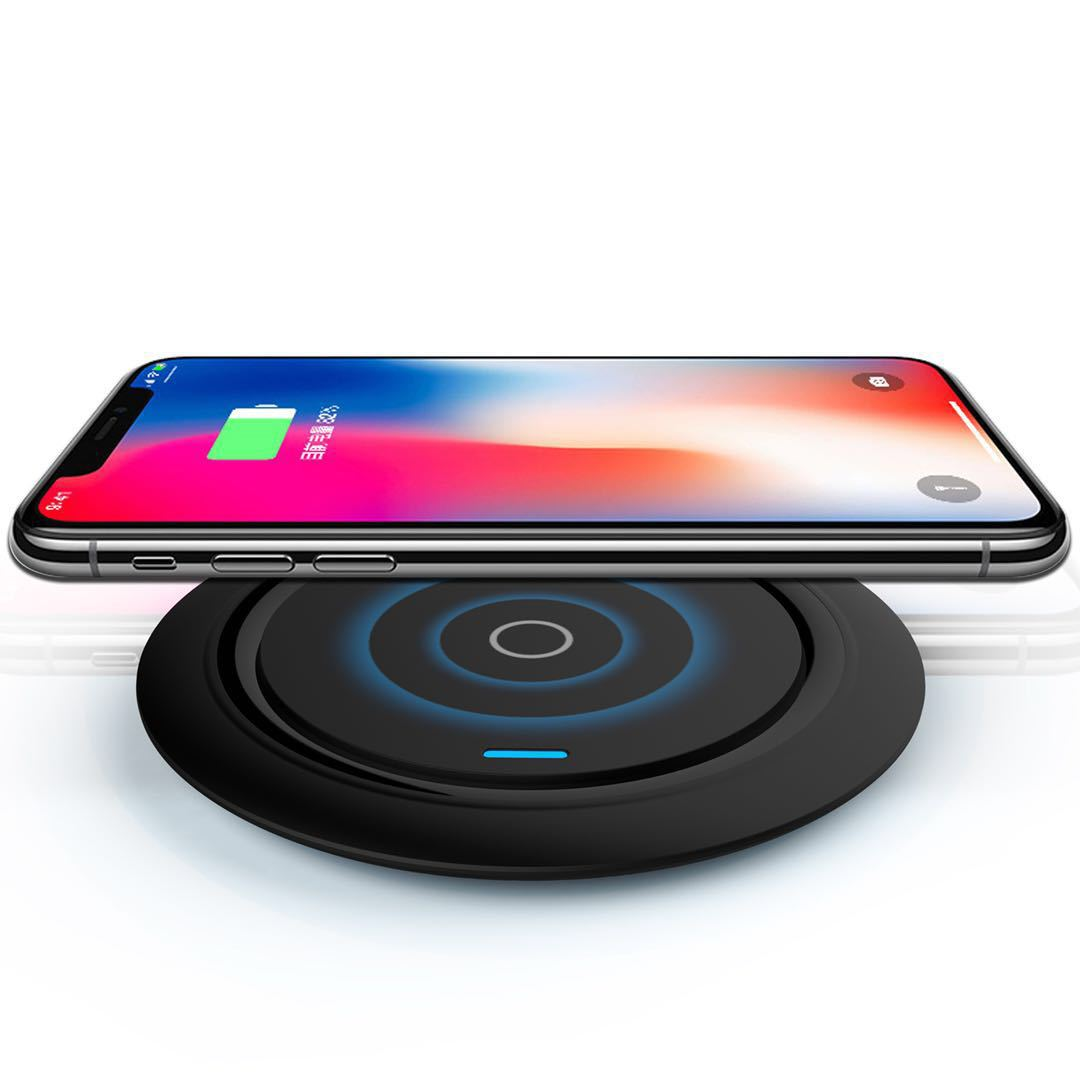

在智能手機普及的當下,無線充電技術因其便捷性,正逐漸成為主流充電方式。而手機無線充線路板作為實現無線充電功能的核心部件,其性能優劣直接決定了充電體驗的穩定性。那么,如何通過精心設計與制造手機無線充線路板,來打造穩定的充電體驗?zāi)兀?/p>



手機無線充線路板優化電路設計,保障電能高效傳輸

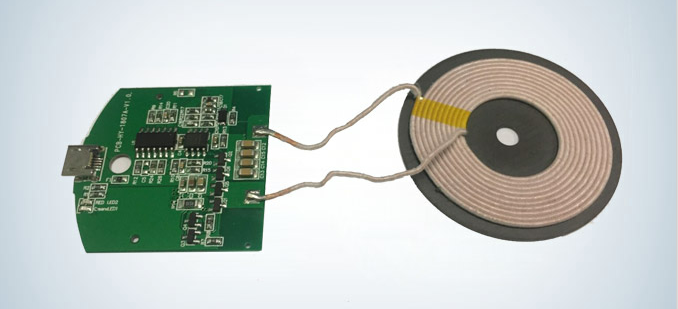

穩定的充電體驗首先依賴于高效且穩定的電能傳輸。在電路設計階段,需精準規劃線圈布局。合理的線圈匝數與線徑選擇,能夠確保在既定的電磁感應強度下,實現電能的高效轉換,減少能量損耗。例如,采用多股細銅絲絞合而成的線圈,相較于單股粗銅線,可降低趨膚效應,提升電能傳輸效率。同時,巧妙設計電路的諧振頻率,使其與手機接收端的諧振頻率精準匹配,能極大增強充電過程中的能量耦合效果,減少因頻率偏差導致的充電不穩定現象,保障充電功率的穩定輸出。

選用優質材料,提升線路板可靠性

材料的品質是影響無線充線路板性能的關鍵因素。線路板基板應選用具有良好絕緣性能與機械強度的材料,如聚酰亞胺(PI)基板。它不僅能有效防止電路短路,還能在高溫、高濕度等復雜環境下,保持穩定的物理與電氣性能,確保線路板的可靠性。對于電路中的電子元件,如電容、電感等,需選用高品質、低損耗的產品。優質電容能夠穩定濾波,減少電流波動;高性能電感則有助于維持穩定的磁場,提升充電效率。此外,在焊接材料的選擇上,無鉛錫膏因其良好的焊接性能與可靠性,成為保障電路連接穩固的理想之選,進而為穩定充電體驗奠定堅實基礎。

手機無線充PCB強化散熱管理,避免過熱影響充電穩定性

無線充電過程中,電能轉換會產生一定熱量,若不能有效散熱,過高的溫度將嚴重影響充電穩定性與線路板壽命。為此,在無線充線路板設計中,需構建完善的散熱體系。一方面,可在電路板上大面積鋪設銅箔,利用銅的良好導熱性,快速將熱量傳導出去。另一方面,添加散熱片或?qū)峁枘z等輔助散熱材料,進一步增強散熱效果。同時,合理規劃電子元件布局,避免元件過于集中導致局部過熱。通過精確控制充電過程中的溫度,確保無線充線路板始終在適宜的工作溫度范圍內運行,維持穩定的充電性能。

嚴格質量檢測,把控產品品質

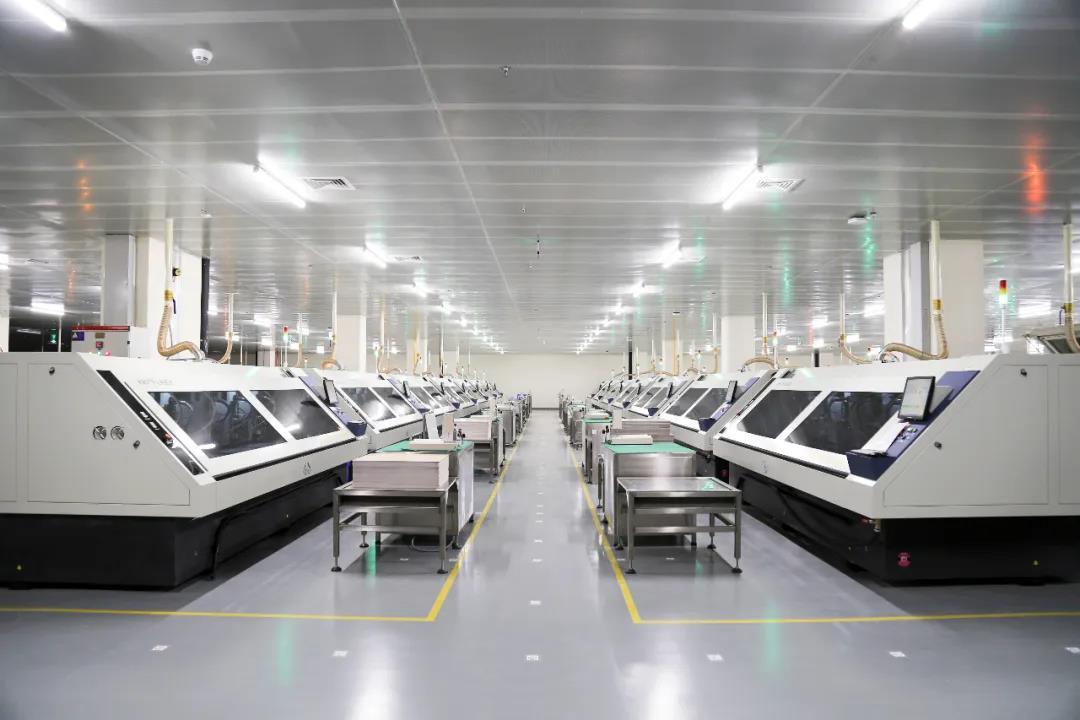

為確保每一塊手機無線充線路板都能提供穩定的充電體驗,嚴格的質量檢測不可或缺。在生產過程中,采用先進的檢測設備與技術,對線路板進行全面檢測。例如,利用自動光學檢測(AOI)設備,可快速、精準地檢測電路中的短路、斷路、元件缺失等問題;通過 X 射線檢測,能深入檢查焊接點的內部質量,確保焊點牢固可靠。此外,對成品線路板進行模擬實際使用場景的老化測試,在不同溫度、濕度環境下,長時間進行充電測試,監測充電穩定性、功率輸出等關鍵指標,只有通過嚴苛檢測的產品,才能流入市場,為消費者帶來穩定、可靠的無線充電體驗。



電路板廠打造穩定的手機無線充線路板充電體驗,需從電路設計、材料選用、散熱管理到質量檢測等多個環節協同發力。只有在每一個細節上做到極致,才能為用戶提供便捷、高效且穩定的無線充電服務,讓無線充電真正成為提升用戶生活品質的得力助手。
