汽車?yán)走_(dá)線路板如何發揮作用呢？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1042發布日期：2025-03-14 10:01【大中小】

我們知道，傳統的汽車其實就是純機械裝置，其所有的應變操作都是由人發起的，而人的反應全部來之于對環境的觀察與感知，看到行人踩剎車，感覺冷了開空調。而在ADAS汽車發展中，單純的依靠駕駛員的感知應變就顯得太“笨拙”，人類由于自身生理的局限而無法對很多環境變化做到快速“感知”，從而也無法“及時”與“正確”的判斷與操作。汽車的“感知”器件正是幫助我們彌補人類自身缺陷， “快速、準確”的采集環境變化信號，從而能夠?qū)⑦@些信號傳到汽車的“大腦”進行“判斷、決策”，最終全面解放駕駛員的“眼、手、腦”。

電路板廠講在當前ADAS感知方案中，主流的器件有攝像頭視覺方案及毫米波雷達、激光雷達的感知方案三種。以下是三種感知器件的優劣性：

在傳統毫米波雷達中，由于其識別準確率相對較低，且缺乏高度信息，因此毫米波雷達一直是作為輔助角色，然而隨著4D毫米波雷達的興起，其在相當程度上解決了毫米波雷達分辨率低、缺乏高度信息的缺點，加之其本身不受天氣環境影響，穿透能力強等優點。因此，業界認為毫米波雷達將成為ADAS感知中必不可少的主力產品。

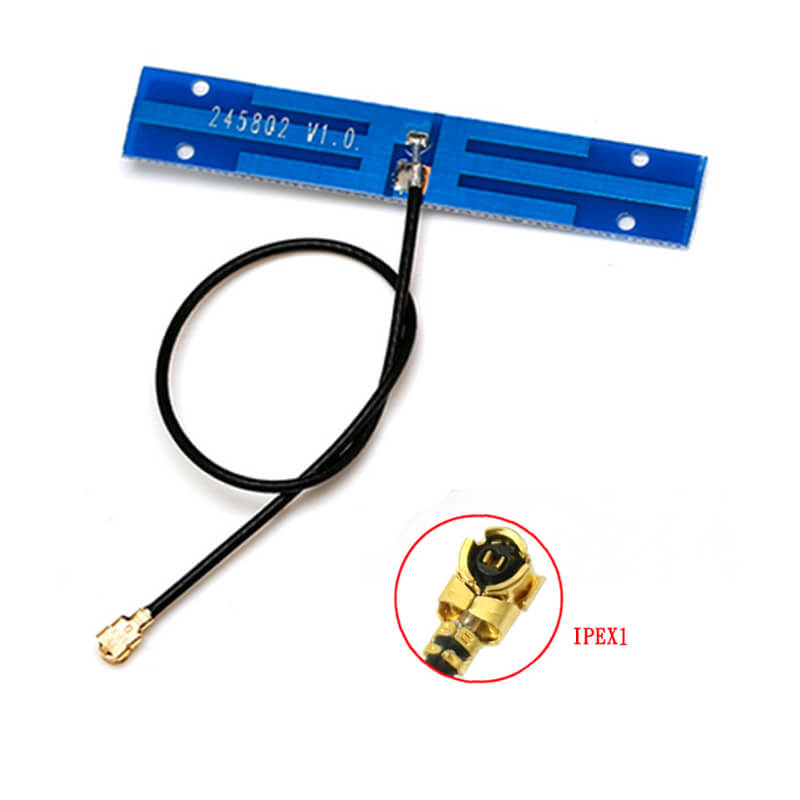

汽車?yán)走_(dá)線路板是車輛雷達系統的核心組件，負責信號處理和目標探測。其設計需滿足高可靠性、抗振動和寬溫工作環境要求，同時具備優異的電磁兼容性（EMC）性能。采用高頻材料和精密布局，確保雷達波束的精準發射與接收，支持自動駕駛和高級駕駛輔助系統（ADAS）功能。

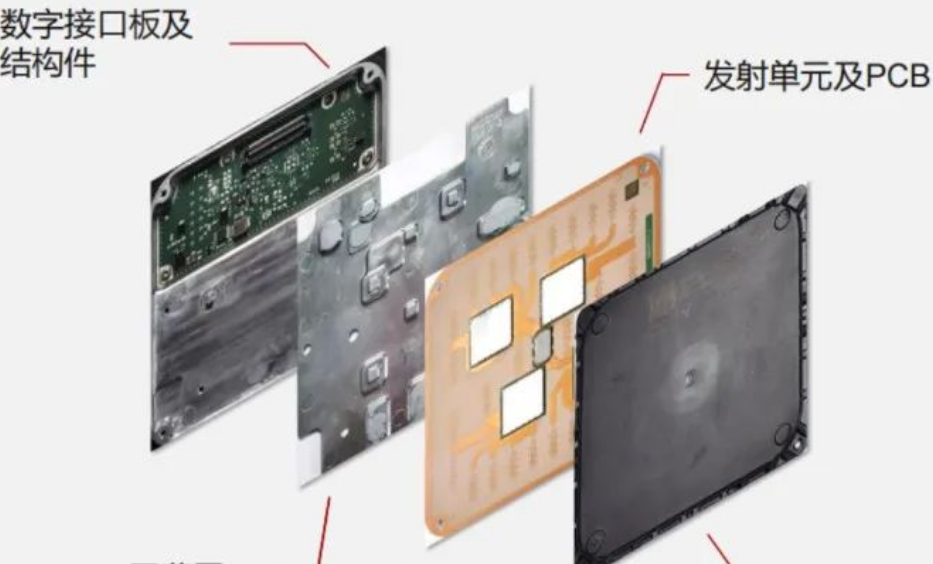

下面我們就以最新的4D毫米波雷達為例，了解毫米波雷達PCB如何起到信號收發的功能。如下圖示，毫米波雷達主要由以下四部分組成，分別是數字接口板及結構件、射頻天線PCB、屏蔽罩和雷達天線罩。

其中我們PCB主要為數字板及與射頻天線板。數字板在信號經過射頻板完成基本轉換之后，會對射頻板收集的信息進行計算，以確定被探測物體的距離、速度、角度等信息。其PCB大多4-6層，采用不同等級低損耗材料，在設計與加工工藝上無明顯特征屬性。因此，今天我們重點討論射頻天線PCB。

與其他普通PCB起到的信號傳輸作用不同的是，毫米波雷達天線PCB是作為一個信號接收/發射單元的存在。因此其性能好壞直接影響雷達性能的好壞。從以上射頻PCB的圖片我們看到，其關鍵組成部分就兩個，一個是由PCB表面線路及pad組成的饋電線路和發射/接收天線，如上圖2/1所標。另外一個則為MMIC，如上圖3所標，即毫米波芯片。其整體工作過程如下所述：MMIC調制毫米波信號，通過PCB饋電線路網絡傳輸?shù)絇CB表面的pad天線后向空中傳輸毫米波信號，同時接收天線接收空中毫米波，通過饋電網絡由毫米波芯片進行解調，最后將解調信號送入信號板中進行計算。相比于傳統毫米波雷達天線PCB只在水平方向設置天線，4D毫米波的發射/接收天線可通過MIMO技術形成虛擬通道，從而探測高度方向上的信息。上圖我們從MMIC可看到每個芯片都為3發4收天線，共4顆芯片級聯，也就是整個PCB共包括12條發射天線和16天接收天線。

汽車?yán)走_(dá)PCB通過集成高頻信號處理電路和天線系統，發射并接收電磁波，探測周?chē)矬w的距離、速度和方位。信號處理單元對反射波進行分析，提取目標信息，并將其傳輸至車輛控制系統。最終，這些數據用于實現自適應巡航、碰撞預警、自動緊急制動等高級駕駛輔助功能，提升行車安全性和駕駛體驗。
