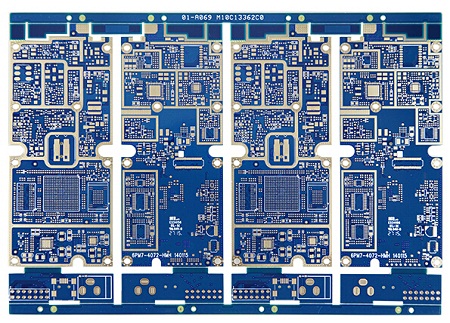

HDI板主要結構
HDI板的結構根據客戶產品設計需求而異,通常深聯電路主要的HDI板結構有如下幾種:

1.簡單的一次積層HDI板(一次積層6層板,疊層結構為(1+N+1))
這類設計最簡單,內層沒有埋孔,一次壓合完成,雖然是一次積層,但制造非常類似常規多層板一次層壓,只是后續與多層板不同的事需要激光鉆盲孔。由于這類疊層結構沒有埋孔,成本比常規一次積層板低。
2.常規的一次積層HDI板(一次積層6層板,疊層結構為(1+NB+1))
這類設計結構是(1+NB+1),也是目前業界的一次積層板的主流設計,內層有埋孔,需要二次壓合完成。如果設計人員能講這類設計優化為上面第1類的簡單一次積層設計,則能夠降低成本,對供求雙方都是益的。
3.常規的二次積層HDI板(二次積層8層板,疊層結構為(1+1+NB+1+1))
這類設計的盲孔方式為1-2,2-3,,3-6,6-7,7-8,這是目前業界二次積層的主流設計,需要三次壓合完成。沒有疊孔設計,制作難度正常,如果能將3-6層的埋孔設計優化為2-7層的埋孔,則可以減少一次壓合,從而能達到降低成本的效果。
4.疊孔的二次積層HDI板(二次積層8層板,疊層結構為(1+1+NB+1+1))
這類設計的盲孔方式為1-3,2-7,6-8,雖然是二次積層板結構,但由于埋孔不是3-6,而是2-7,這樣能減少一次壓合。但這類設計有另外一個難制作之處,有1-3,6-8的盲孔,需拆分成1-2,2-3,6-7,7-8盲孔制作,就需要將2-3層,6-7層盲孔采用填孔制作,從而使得制作難度和成本大大提高,因此建議在設計過程中,盡量不要采用疊孔設計,將1-3盲孔,轉化為錯開的1-2,2-3的埋盲孔,降低產品的制造成本。
5.一種非常規二次積層HDI板(二次積層8層板,疊層結構為(1+1+NB+1+1))
這類設計的盲孔方式為1-3,3-6,6-8,雖然是二次積層板結構,但由于客戶不允許將1-3,6-8的盲孔做成疊孔式盲孔(1-2,2-3),這種跨層盲孔其深度為常規1-2層盲孔的翻倍,使得激光鉆孔難度加大,后續沉銅和電鍍的難度也增大。制作難度明顯提升,一般沒有一點技術水平的PCB廠家,難以制作此類板,因此這種設計不建議采用,除非有特殊要求。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
