電路板廠：每過十一秒，世界上就有一臺iPhone消失
在剛剛結束的蘋果春季發布會上，庫克特意花了心思解說環保。過去，許多環保人士對蘋果提出批評，認為產品制造中沒有做到環境友好。這次蘋果發布會，除了推出了新的iPad Pro和iPhone SE外，蘋果也向我們展示了自家的回收系統“Liam”。在無數質疑聲外，電路板廠小編不得不承認蘋果這個回收系統很強大。

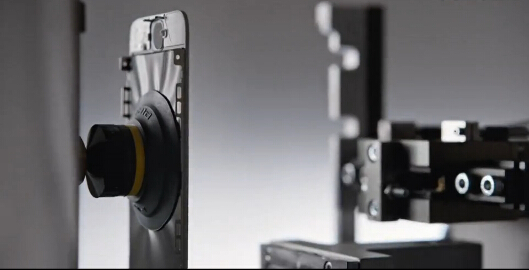

一臺 iPhone的拆解過程從一到零，最快只需11秒。首先當然是拿屏幕開刀，一吸就出來了。

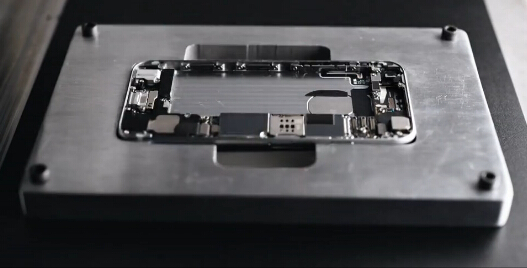

因為iPhone 設計得小巧玲瓏，所以人工拆解過程也非常困難。而這套自家的機器人儼然非常熟悉地對機身進行零件檢測，識別后分類及拆除。
對于那些非常細小的部件，直接吸走！
.jpg)
從電池中分離出鈷和鋰，將攝像頭中金和銅，主板中的銀和鉑提取出來。
最后一臺好幾千的腎機回歸塵土，最終慢慢變成了iPhoneSE或者未來的iPhone 7。
電路板廠小編覺得，這個系統很好的給我們解析了為什么iPhone SE價格比較便宜。所以，考慮果粉們忠誠度的時候到了。如些環保而親民的iPhone SE，你會買嗎？
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
