高密度HDI電路板的信賴度表現

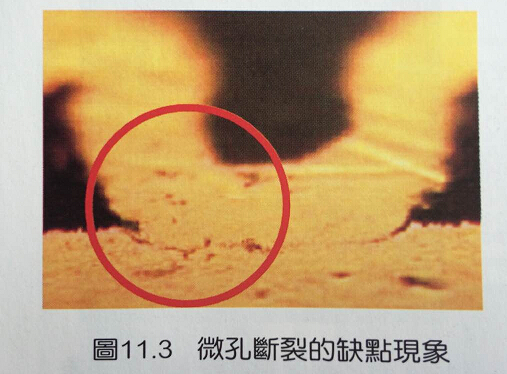

目前高密度HDI電路板的故障現象大多數與線路型短斷路缺點有關,常見到的如微孔斷裂以及樹脂層損壞等都是比較常見的問題。以微孔斷裂現象來看,多數的缺點仍然以孔底金屬與電鍍金屬間的介面問題最多,典型的現象如圖11.3所示。

一般這類的信賴度問題主要會出現電陰逐步偏移的現象,因此短斷路測試不一定能夠篩檢出缺點。由于信賴度測試如:HAST會施予基板加速的應力,因此如果微孔的介面結合不良或是有介面瑕疵,很容易產生這類電阻偏移的問題。

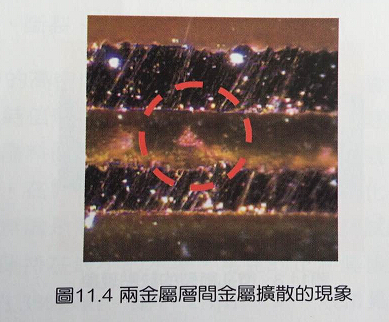

另一個HDI電路板較重要的信賴度缺點,就是銅金屬離子遷移的問題。由于電路板的接點密度提高以及連通孔徑的縮小,因此相對的導通金屬距離相對拉近,絕緣層也輕薄化了。這樣的問題所帶來的信賴度困擾是,在兩相鄰金屬間很容易產生金屬的離子遷移,尤其是在信賴度測試中提高濕度時會加速離子遷移的速度。圖11.4所示,為HDI電路板經過信賴度測試后發生金屬擴散現象的狀態。

這個缺點發生的原因,主要是因?yàn)闃渲谛刨嚩葴y試的過程中被金屬離子貫穿。因?yàn)闃渲牧嫌幸欢ǖ慕^緣強度,如果絕緣強度被打破則絕緣材料的兩端金屬就會因?yàn)殡x子遷移而貫穿短路。多數貫穿短路的樹脂層,有兩個基本的造成原因,基一是樹脂兩側的驅動電壓較高超出樹脂材料的負荷,其二是樹脂本身的厚度與性質不足以隔絕這樣的操作條件。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
